Результат выполнения конструкторской разработки.

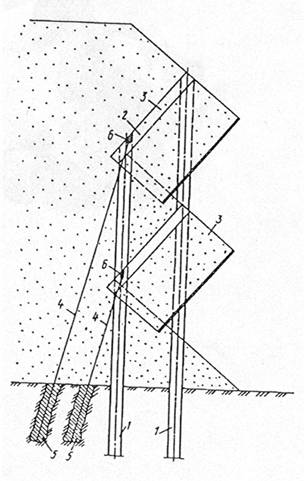

Мембранная подпорная стенка включает бисвайную опору 1 (см. рис.) с наклонными ригелями 2, служащими опорами для подвешивания разгрузочных лент-мембран 3 и регулярно установленными анкерными тягами 4, закрепленными внизу в грунтовом анкере 5, вверху в уровне ригеля клиновым анкером 6 типа «фрейсине».

Мембранная подпорная стенка работает следующим образом.

Верхняя разгрузочная лента-мембрана 3 поддерживается верхним ригелем 2 бисвайной опоры 1, раскрепляемой преимущественно в продольном направлении через несколько бисвайных опор анкерными тягами 4, закрепляемыми внизу в грунтовом анкере 5, вверху в уровне ригелей 2 клиновыми анкерами 6, воспринимающими распор от загружения многопролетных лент-мембран 3.

Верхняя наклонная лента-мембрана 3 воспринимает давление грунта призмы обрушения и воздействие временных нагрузок на поверхности засыпки, передавая реакции на ригели 2 первого яруса бисвайной опоры 1.

Вторая и последующие разгрузочные ленты-мембраны 3 за счет наличия пазух над ними воспринимают лишь часть нагрузки, чем и достигается снижение материалоемкости мембранной подпорной стенки.
