Номер 78-060-00 |
|||
|
Наименование проекта Способ ультразвукового контроля вращающихся изделий |
|||
|
Назначение Повышение достоверности контроля вращающихся изделий |
|||
|
Рекомендуемая область применения Неразрушающий контроль вращающихся тел: роторов, турбин, валов |
|||
|
Описание

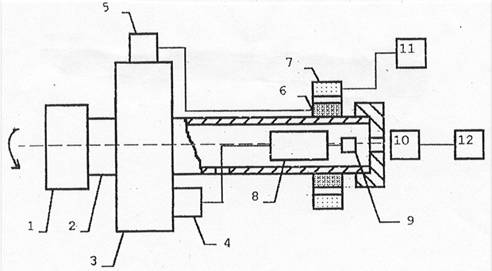

Результат выполнения технологической разработки. Устройство для реализации способа содержит (см. рис.) двигатель 1, вал 2, изделие 3, приемный 4 и излучающий 5 преобразователи ультразвуковых колебаний, индуктивно связанные катушки 6, 7, автономный предусилитель 8, светодиод 9, фотодиод 10, генератор электрических сигналов 11, регистрирующую и анализирующую аппаратуру 12. Способ осуществляют следующим образом. Двигатель 1 передает вращение валу 2 и закрепленному на нем изделию 3, преобразователям 4, 5, катушке 6, предусилителю 8 и светодиоду 9. Сигнал генератора 11 через катушки 7, 6 передается на излучающий преобразователь 5, распространяясь по изделию 3, регистрируются приемным преобразователем 4. Сигнал с преобразователя 4, через цепь предусилитель 8, светодиод 9 и фотодиод 10 поступает в регистрирующую аппаратуру 12. Анализируя распространяющийся сигнал в блоке 12, делают вывод о дефектности изделия 3. Так как преобразователи 4, 5 закреплены на изделии, то изменение распространяющегося сигнала будет обусловлено только изменениями в изделии 3, а не изменениями условий возбуждения и изменения расположения между преобразователями.
|
|||
|
Преимущества перед известными аналогами Ультразвуковые колебания возбуждают контактным методом с помощью преобразователей, которые закрепляют непосредственно на изделии |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Снижение трудоемкости |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 13.06.2000 |
