Результат выполнения конструкторской разработки.

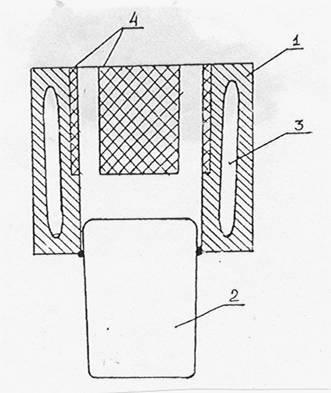

Кокиль 1 (см. рис.) состоит из внутренней полости, копирующей форму восстанавливаемой детали 2 и рубашки охлаждения 3. На внутренней поверхности кокиля 1, обращенной к рабочей поверхности детали 2, выполнены пазы 4, заполненные легирующими материалами или вставками из них.

Кокиль используется следующим образом. Пазы 4 заполняются легирующими материалами, либо в них устанавливаются вставки из них. Затем кокиль 1 устанавливают на восстанавливаемую деталь 2, подают воду в рубашку охлаждения 3, засыпают флюс, и расходуемым электродом осуществляют электрошлаковую наплавку. После наплавки нескольких деталей легирующие материалы или вставки из них выгорают и их заменяют на новые.

Наличие пазов на внутренней поверхности кокиля, заполненных легирующими материалами, позволяет осуществлять эффективное легирование элементами отсутствующими, или содержащимися в недостаточном количестве в расходуемом электроде. Причем сам расходуемый электрод вообще может быть выполнен из обычной нелегированной низкоуглеродистой стали, а легирование наплавленного слоя осуществляется за счет легирующих элементов, расположенных в пазах, что значительно экономичнее применения высоколегированных расходуемых электродов. Это связано с тем, что при наличии легирующих материалов не в расходуемом электроде, а в пазах процесс легирования происходит не по всему объему наплавленного металла, а в большей степени по периферии, прилегающей к пазам, что значительно экономичнее.

В случае выполнения пазов на внутренней полости кокиля, обращенной к рабочей поверхности детали, легирование более интенсивно будет осуществляться именно этой поверхности и позволит сохранить вязкую сердцевину детали, что в дальнейшем повышает ее ударную вязкость.

Из технологических соображений более рационально легирующие материалы выполнять в виде вставок, которые устанавливают в пазах кокиля и по мере выгорания заменяют на новые.

Легирующие материалы могут представлять как однокомпонентный, так и многокомпонентный материал. Причем температура плавления легирующих материалов, как и вставок, изготовленных из них, должна быть выше температуры шлаковой ванны. В противном случае расплавленный наплавляемый металл заполнит пазы, что изменит форму восстанавливаемой детали, а в случае изготовления пазов в виде «ласточкина хвоста» к тому же значительно затруднит удаление ее из кокиля.
