Результат выполнения конструкторской разработки.

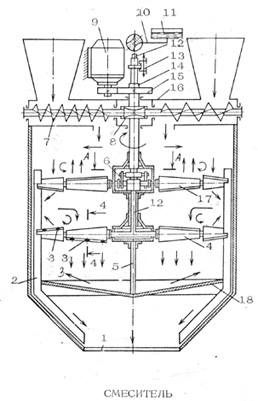

Смеситель состоит из корпуса 16 /см. рис./, на котором установлен полый приводной вертикальный вал 14. Привод вала осуществляется от двигателя 9, посредством редуктора 15.

К нижнему концу вала последовательно прикреплены центральные и периферийные поворотные лопасти 4 и 17, распределительный конический диск 18, при чем лопасти 17 имеют при-

способление 6 регулирования угла поворота в горизонтальной плоскости. В смесителе расположен шнековый дозатор 7, имеющий привод от вала 14 посредством червячной передачи 8. Лопасти 4 нижнего ряда выполнены полыми. К нижнему концу вала прикреплен полый вал 5, через который прикреплен диск 18 к валу 14 края лопастей жестко соединены скребками 2. Приспособление лопастей связано с подъемно-опускным устройством 13 через полый вал. Дополнительный полый вал 12 соединен с источником подачи воды' 11 и каналами 10 полых лопастей 4 и проходит внутри вала 14, а на нерабочей поверхности лопастей 4 выполнена перфорация, отверстия которой уменьшаются от центра по ее длине. Лопасти 17 и 4 имеют взаимно противоположные углы атаки. Корпус выполнен с разгрузочным окном 1.
