ИННОВАЦИИ БИЗНЕСУ

Номер

76-006-00

Наименование проекта

Трехслойная панель

Назначение

Упрощение конструкции, повышение несущей способности и эксплуатационной надежности трехслойной панели.

Рекомендуемая область применения

Строительство бескаркасных объемных транспортабельных блоков различного назначения.

Описание

Результат выполнения конструкторской разработки.

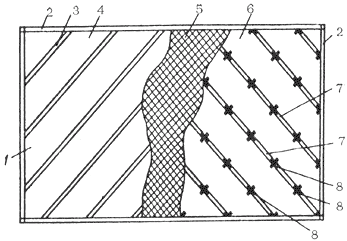

Трехслойная панель включает две гофрированные стальные листовые обшивки 4 и 6 и размещенный между ними утепли­тель 5 /например, фенольный пенопласт/, дискретные связи 8 и обрамляющие элементы 2. Гофры 3 и обшивки 4 направле­ны под углом к гофрам 7 обшивки 6. Дискретные связи вы­полнены из малотеплопроводного материала, например из поливинилхлорида, в виде перекрестных ребер и размещены в пазах, образованных гофрами обшивок. Обрамляющие элемен­ты выполняются из поливинилхлорида и снабжены ребрами, также размещенными в пазах образованных гофрами обшивок. Соединение дискретных связей и ребер с листовыми обшивка­ми может быть клеевым или начальным.

Преимущества перед известными аналогами

Отличается простотой изготовления, повышенной прочностью, жесткостью и надежностью при эксплуатации.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Позволяет повысить пространственную жесткость и снизить расходного материала на несущий каркас, а в ряде случаев полностью отказаться от него.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

18.05.2000
