От качества проектирования газлифтных установок (подбора диаметра НКТ, определение глубины расположения мандрелей и выбора типа, давления зарядки и диаметра седла газлифтных клапанов) зависят добычные, энергетические (удельный расход газа), надежностные (межремонтный период скважины, наработка на отказ газлифтного оборудования), сервисные (удобство в эксплуатации, автоматический запуск и перезапуск скважин), регулировочные (широкий диапазон отборов жидкости) и в конечном счете экономические (себестоимость добычи нефти и прибыль от ее реализации) показатели эксплуатации газлифтных скважин.

Разработанная методика является наиболее универсальной по диапазонам дебитов, газосодержаний и вязкостей добываемой продукции; проверенной по многочисленным промысловым и экспериментальным данным. Она адаптивно настраивается в зависимости от условий эксплуатации на конкретную корреляцию (физико-математическую модель) отдельного элемента газлифтной скважины (призабойная зона, штуцер, газлифтный клапан, лифт). Методика отличается принципами выбора переходного давления и величины сброса давления газа для закрытия вышележащих клапанов, учетом изменения параметров скважины в процессе её запуска и эксплуатации.

Методика предназначена для определения оптимальных технико-технологических характеристик газлифтной скважины, таких как:

• диаметр насосно-компрессорных труб (НКТ);
• глубины установки мандрелей;
• типоразмеры газлифтных клапанов (тип клапана, диаметр седла);
• установочные давления клапанов на стенде;
• технологических режим работы скважины

В качестве критерия оптимальности используется комплексный технологический критерий, учитывающий с заданным весом основные требования, предъявляемые к газлифтной установке:

• максимизировать дебит скважины;
• обеспечение заданного значения забойного давления при наиболее полном использовании энергии газа;
• увеличить вероятность запуска и автоматического перезапуска скважин при рабочих расходах газа;
• повысить гибкость регулирования режима работы скважины;
• повысить надежность работы газлифтных клапанов;
• регулировать пульсации технологического режима, в частности минимизировать зоны неустойчивой работы газлифтной скважины.

Еще одним преимуществом методики является диапазонный ввод исходных данных (минимум, максимум), позволяющий даже в условиях неполной информации и при изменении параметров эксплуатации обеспечить с заданной надежностью достижение различных критериев оптимизации.

С целью повышения эффективности процесса запуска скважин, увеличения точки ввода газа, снижения пульсаций, предупреждения прорыва газа через башмак, а также для более точного выбора оптимального технологического режима разработаны способ проектирования и установка для эксплуатации скважин. Их отличительной особенностью является то, что регулируется не только расход инжектируемого в подъемник газа, но и расход добываемой продукции, поступающей в подъемник через специальное устройство.

Этот способ особенно эффективно использовать при разработке месторождений с газовой шапкой или подгазовой зоной пласта около добывающих скважин, например при эксплуатации залежи в режиме растворенного газа, а также на скважинах с возможным образованием водяных конусов.

Таким образом, ориентация при проведении инженерных расчетов на диапазоны значений вместо конкретных величин исходных для расчета данных позволяет минимизировать риск принятия ошибочных решений.

Возможность задавать несколько критериев оптимальности с различными весами позволяет повысить эффективность работы газлифтной скважины.

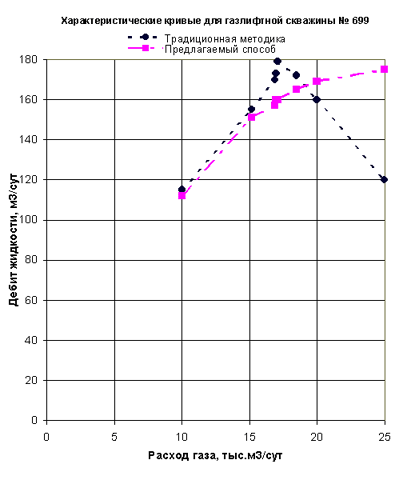

Иллюстрации.На рисунке для газлифтной скважины № 699, эксплуатируемой с забойным давлением приводящим к прорыву из пласта свободного газа, показаны две характеристические кривые:

- первая - с очень узким диапазоном максимального режима, при использовании традиционной методики проектирования газлифтных установок;

- вторая - с пологим участком максимальных дебитов, при использовании предлагаемого способа подбора внутрискважинного оборудования.
