Описание к ИЛ №72-042-00

Работа дробилки заключается в следующем.

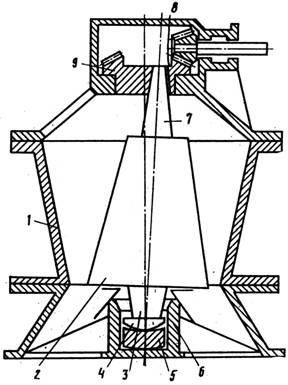

При вращении втулки-шестерни 9 начинает свое движение и вал 3 с жестко закрепленным на нем подвижным дробящим конусом 2. Сферическая опора 4 при вращении постоянно изменяет место контакта на имеющем обработанные по радиусам верхнюю и нижнюю опоры чашеобразном подпятнике 5, обкатывающемуся по дну стакана.

При холостом ходе вал 3 обкатывается по подпятнику 5 с меньшим радиусом, чем при дроблении материала, так как под действием сил дробления вал конуса сдвигается на величину предусмотренного зазора к краю стакана 6.

При этом установка вала на чашеобразный подпятник с зазором в стакане позволяет получить скрещивание осей в пространстве, а не пересечение их.

Регулирование высоты расположения, плоскости скрещивания осей (плоскости гирации) осуществляется за счет величины зазора между нижним конусом вала и стаканом, который предусматривается в пределах 1-15 мм (в зависимости от габарита дробилки, высоты чашеобразного подпятника и обеспечения необходимой кинематики подвижного конуса).

С увеличением зазора между нижним концом вала и стаканом изменяется и расположение плоскости гирации. Изменение последней может быть осуществлено и изменением высоты чашеобразной опоры.

В процессе работы дробилки подвижный дробящий конус то приближается, то удаляется от неподвижного, что обеспечивает циклическое нагружение дробимого материала и его разрушение.

При отходе конуса происходит выпадение материала из камеры дробления и поступление новой порции.

Предлагаемое изобретение позволяет существенно увеличить производительность дробилки и снизить высоту камеры дробления на 10-20%.
