Описание к ИЛ №72-039-00

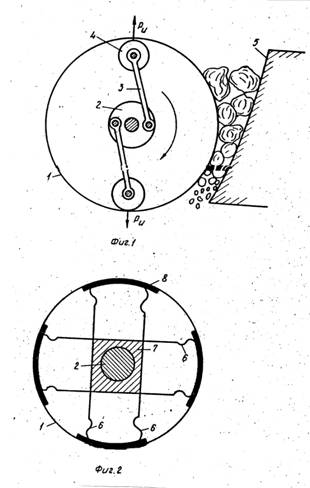

При вращении вала 2 в направлении к неподвижной щеке движение через тяги 3 передается роликам 4, которые начинают вращаться в том же направ­лении. При достижении определенной угловой скорости ролики 4 начинают обкатываться по внутренней поверх­ности тонкостенного цилиндра 1, деформируя при этом его в направлении действия сил инерции, и цилиндр в сечении принимает вид эллипса, расположение осей которого постоянно изменяется в пространстве. Материал загружается между тонкостенным ци­линдром 1 и неподвижной щекой 5. При прохождении ролика 4 зоны дробления (участка между тонкостенным цилиндром 1 и неподвижной щекой 5) усилие от силы инерции Р _И ролика через уп­ругий цилиндр 1 передается на материал, деформирует и разрушает его. При дальнейшем движении ролика нагрузка с цилиндра в данном месте снимается, и материал продвигается вниз. Опустившийся вниз материал вновь зажимается упругим цилиндром 1 при набегании уже второго ролика. При работе упругий тонкостенный цилиндр может несколько проворачиваться в направлении вращения вала дробилки, что зависит от соотношения сил трения между роликами 4, прокладками 8 и цилиндром с одной стороны и между дробимой породой и упругим тонкостенным цилиндром с другой стороны .

От частоты вращения вала и количества роликов зависит и число нагружений на дробимый материал, а, следовательно, и степень его измельчения. Чем выше частота вращения вала при достаточной силе инерции, развиваемой роликами, тем выше и степень измельчения.
