Описание к ИЛ№ 72-038-00

При вращении ведомого шкива, закрепленного на нижнем конце вала 9, вращательное движение передается втулке 8, которая при помощи шпонки закреплена на верхнем конце вала 9. Вращаясь, втулка 8 передает движение цилиндру 6, шарнирно соединенному с ней своим вилочным захватом. Далее, при посредстве штока 5, имеющего вилочный захват, движение передается дебалансу 4, который по свободной посадке закреплен на консольном ва­лу 3 подвижного конуса 2. При этом шток 5 своим поршнем (буртиком) упирается в накидную гайку 7.

По мере возрастания угловой скорости дебаланса 4 наблюдается отклонение оси подвижного конуса относительно оси дробилки. При отклонении подвижного конуса сила инерции дебаланса вновь возрастает, так как увеличивается радиус вращения до центра тяжести дебаланса согласно формуле

Р_u=mw²r, гдеm- масса дебаланса;w²-угловая частота вращения дебаланса;

r- радиус от оси дробилки доцентра тяжести дебаланса.

Горная порода загружается сверху и зажимается в камере дробления между неподвижным конусом 1 и подвиж­ным 2. По мере разрушения материал продвигается вглубь камеры дробления к разгрузочной щели. В дальнейшем цикл дробления повторяется.

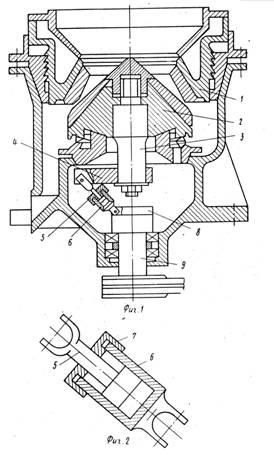

В случае попадания недробимого предмета подвижный конус "стопорится" в своем относительном движении. Плоскость расположения траектории движения дебаланса относительно оси дробилки изменяется. Так, если дебаланс находится в крайнем левом поло­жении (фиг.1), то шток 5 выдвинут из цилиндра 6 на длину, максимальную в данном случае, так как расстояние между дебалансом 4 и втулкой 8 наибольшее. При повороте дебаланса на 180°, когда консольный вал 3 подвижного конуса будет находиться в крайнем левом положении, шток 5 вдвинется в цилиндр б, так как из-за наклонного дебаланса 4 расстояние между ним и втулкой 8 будет минимальным. Работа дробилки в таком положении будет наблюдаться до тех пор, пока недробимое тело не выйдет из камеры дробления.
