Описание к ИЛ№ 72-033-00

Конструкция дробилки содержит ведущую шестерню 1, соединенную с двигателем, ведомую шестерню 2, жестко закреплённую на эксцентриковом стакане 3, подвижный конус 4 с валом и неподвижный конус 5. Эксцентриковый стакан 3 по своей наружной поверхности изготовлен симметричным оси 00, одновременно являющейся осью дробилки, а отверстие в стакане и сферическое основание для размещения подвижно­го конуса изготовлены симметричными относительно оси 0 ₁0 ₁ являющейся и осью подвижного конуса. Радиус сферыr_сфлежит на оси 0 ₁0 ₁.

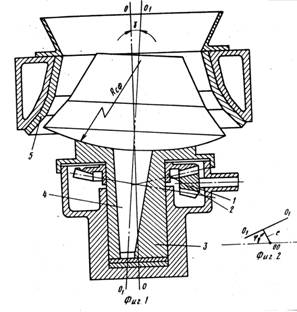

В конструкции дробилки ось симметрии всей дробилки 00 скрещивается с осью подвижного конуса под угломg. На разрезе дробилки (фиг. 1) плоскость скрещивания осей проходит на уровне нижнего основания подвижного конуса. На фиг. 2 ось дробилки 00 спроектирована в точку, а ось подвижного конуса 0 ₁0 ₁ проходит от данной точки на расстоянии (эксцентриситете).

Угол разворота отрезка кратчайшего расстояния между осями (эксцентриситета) е обозначенjпоказан на схеме. Данные параметрыg, е,jопределяют кинематику подвижного ко­нуса.

Работа дробилки.

При вращении шестерни 1 вращательное движение передается шестерне 2, которая жестко закреплена на эксцентриковом стакане 3. Эксцентриковый стакан 3 вращается относительно оси 00. Ось подвижного конуса 0 ₁0 ₁ при вращении эксцентрика 3 описывает относительно оси 00 гиперболическую поверхность. С началом движения эксцентрика 3 начинает свое вращательное движение и подвижный конус 4, консольный вал которого размещен в отверстии эксцентрикового стакана.

В случае отсутствия в камере дробления кусков породы эксцентриковый стакан 3 и подвижный конус 4 могут вращаться относительно оси 00 как единое целое.

При попадании в камеру дробления материала создается тормозящий момент совместному вращению эксцентрикового стакана и подвижного конуса. Подвижный конус, продолжая свое вращательное движение относительно оси 00, одновременно начинает вращаться и вокруг оси 0 ₁0 ₁. Причем направления вращения имеют противоположный знак. Подвижный конус, вращаясь, скользит по сферической поверхности эксцентрикового стакана и по поверхности смещенного конического отверстия стакана.

Увлекаемый в движение эксцентриковым стаканом подвижный конус, приближаясь к неподвижному конусу, дефор­мирует куски породы и разрушает их. По мере отхода подвижного конуса от неподвижного дробленый материал выпадает из камеры. В дальнейшем цикл повторяется.

Усилия, возникающие при дроблении материала, через конус передаются на сферическую поверхность эксцентрикового стакана, а через него на станину.
