В эксцентриковом узле конусной дробилки среднего и мелкого дробления, содержащем вал-эксцентрик с коническим отверстием и ведомой шестерней, коническое отверстие выполнено со смещением наклонной оси относительно вертикальной оси вала-эксцентрика и разворотом ее на угол 60-120 ⁰ от плоскости, проходящей через вертикальную ось вала-эксцентрика и точку пересечения оси конического отверстия с плоскостью верхнего основания вала-эксцентрика.

Смещения наклонной оси (эксцентриситета ) зависят от физико-меха­нических свойств дробимой породы и конструктивного исполнения дробилки. Ориентировочные значения эксцентриситета для дробилки типа КСД-600 составляют 8-15 мм при указанных значениях угла разворота.

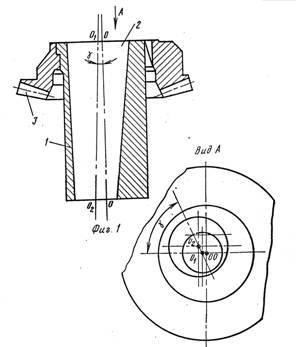

На фиг. 1 показан эксцентриковый узел, общий вид; на фиг. 2 - то же, вид по стрелке А, на фиг. 1 для случая скрещивающихся осей.

Эксцентрик состоит из вала эксцентрика 1 с отверстием 2 для вала подвижного конуса и ведомой шестерней 3.

На чертежах обозначены: 00 - вертикальная ось вала эксцентрика (ось дробилки и неподвижного конуса), 0 ₁0 ₂ - наклонная ось конического отверстия (ось вала подвижного конуса).

В данном случае вершина оси 0 ₁0 ₂ (точка 0 ₁) расположена с некоторым эксцентриситетом е от оси 00, и ось 0 ₁0 ₂ развернута на уголgотносительно плоскости, проходящей через ось 00 и точку пересечения оси отверстия с верхним основанием эксцентрика (точку 0 ₁ ).

При движении эксцентрика ось отверстия 0 ₁0 ₂ описывает вокруг геометрической оси эксцентрика 00 (оси дробилки) гиперболическую поверхность. Так как действительная ось подвижного конуса практически совпадает с осью стакана 0 ₁0 ₂ (точное совпадение невозможно из-за наличия монтажных зазоров и износа), то она описывает гиперболическую поверхность вокруг оси дробилки, а точки образующей подвижного конуса описывают сложную пространственную траекторию, не лежащую на сфере.

Наличие скрещивания осей в пространстве обеспечивает получение более благоприятной (с точки зрения дробления) траектории подвижного конуса
