Описание к ИЛ№ 72-030-00

В эксцентрике конусной дробилки, содержащем вал-эксцентрик с эксцентрично выполненным цилиндрическим отверстием, в котором размещен регулировочный элемент величины хода подвижного конуса, регулировочный элемент выполнен в виде стакана с высотой, равной высоте вала-эксцентрика, и установлен по свободной посадке с возможностью поворота, при этом в рабочем положении стакан зафиксирован относительно вала эксцентрика посредством стопора.

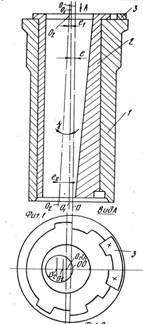

Эксцентрик конусной дробилки состоит из вала-эксцентрика 1, который своей наружной поверхностью монтиру­ется в корпус дробилки, при этом ось 00 втулки совпадает с осью дробил­ки. Цилиндрическое отверстие в ва­ле-эксцентрике выполнено эксцентрич­но (ось 0 ₁0 ₁) относительно его на­ружной поверхности. Таким образом, между осями 00 и 0 ₁0 ₁ существует эксцентриситет е одинаковый по высо­те вала-эксцентрика.

В цилиндрическое отверстие вала-эксцентрика 1 по свободной посадке устанавливается стакан 2, который также имеет эксцентричное отверстие, ось 0 ₂0 ₂ которого наклонена к оси наружной поверхности 0 ₁0 ₁ под угломg.Поэтому эксцентриситет в верхней части стакана не равен эксцентрисите­ту в нижней части, т.е. е ₁№е ₂. Отверс­тие выполнено коническим с целью соп­ряжения с консольным валом подвижно­го конуса.

Стакан 2 в верхней части имеет буртик, выполненный, например, со шли­цами, которыми с помощью стопорно­го устройства, выполненного, напри­мер, в виде шайбы 3, стакан жестко крепится к валу-эксцентрику.

Устройство работает следующим об­разом.

При вращательном движении вала-эксцентрика 1 движение передается и стакану 2, который жестко закреп­лен в вале-эксцентрике 1 с помощью стопорного устройства, выполненного, например, в виде шайбы 3. Консольный вал подвижного конуса, который смонтирован в коническом отверстии стакана 2 , получает колебательное движение и заставляет колебаться подвижный конус, осуществляющий дроб­ление материала.

Регулирование величины хода подвижного конуса осуществляется разворотом стакана 2 и его фиксированием в новом положении шайбой 3. Так как отверстие стакана 2 с осью 0 ₂0 ₂ изготовлено эксцентрично относительно оси разворота 00, то при повороте стакана 2 относительно положения, изображенного на чертеже, общий эксцентриситет уменьшается, достигая своего минимума при повороте стакана на 180 ^о. При этом эксцентриситет может достигать максимального значения в верхней части (е + е ₁, а в нижней - (е + е ₂). При развороте с стакана на 180° соответственно имеем (е - е ₁) и (е-е ₂). Таким образом, ход подвижного конуса при монтажном исполнении эксцентрика согласно изображению на чертеже максимальный, а при развороте стакана на 180 ход конуса минимальный.

Пространственное расположение оси 0 ₂0 ₂ относительно оси симметрии стакана 2 0 ₁0 ₁ может быть различным. Во-первых, оси могут пересекаться и иметь точку пересечения, точку гирации; во-вторых, оси могут скрещи­ваться в пространстве и иметь плоскость гирации.

Наличие точки пересечения осей или .плоскости их скрещивания определяет и пространственную траекторию точек образующей подвижного конуса: в первом случае это будет циклоида, лежащая на сфере, во втором - более сложная кривая, не лежащая на сфере.
