Описание к ИЛ№ 72-027-00

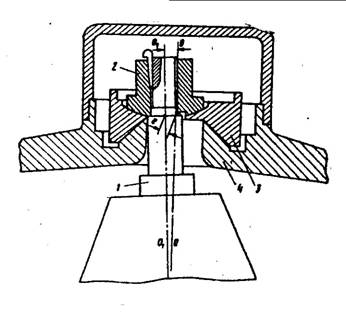

Опора содержит вал 1 дробилки с жестко закрепленным на нем подвижным конусом, разрезную гайку 2 со сферическим основанием, подпятник, выполненный в виде шайбы 3, и траверсу 4.

Ось отверстия в разрезной гайке 2 , в котором имеется резьба, в процессе навинчивания гайки на вал совпадает с осью верхней части вала (осью О ₁О ₁),Сферическое основание (торец) гайки 2 также выполнено симметричным от­носительно оси отверстия.

Подпятник имеет сквозное отверс­тие и симметрично расположенное от­носительно его оси углубление со сферическим основанием. В нижней части подпятника 3 асимметрично,на расстоянииl,сквозному отверстию и с противоположной стороны расположе­но коническое углубление, которым под­пятник 3 устанавливается на конусообразный выступ траверсы 4. С помощью гайки 2 вал дробилки в верхней части закрепляется на подпятнике 3 и травер­се 4, а нижней части - в эксцентри­ковом узле (не показан).

Опора работает следующим образом. При вращении эксцентрика ось подвижного конуса и вала О ₁О ₁описывает в своем движении относительно оси ОО гиперболическую поверхность. При этом подпятник 3 под действием усилий, передаваемых валом, совершает враща­тельное движение относительно оси дробилки ОО. В случае вращения вала 1 вокруг оси О ₁О ₁ гайка 2, жестко свя­занная с валомl, своим сферическим основанием скользит, совершая враща­тельное движение, по сфере подпятни­ка 3. В результате наличия постоян­ного контакта сферических и коничес­ких поверхностей гайки 2, подпятни­ка 3 и траверсы 4 происходит передача усилий дробления на траверсу и станину дробилки.
