Описание к ИЛ № 69-080-00

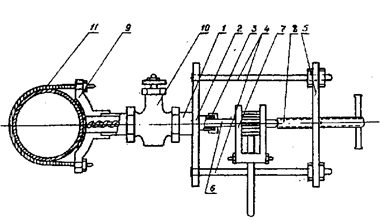

Приспособление (см. рисунок) состоит из переходного ниппеля 1, опорной плиты 2, сальника 3, шпилек 4, верхней планки 5, сверла 6, трещетки 7, винта диам. 16 мм 8, накладки 9, пробкового крана 10, хомутика 11.

Подсоединение водоразборной колонки к действующим водоводам производится следующим образом. В месте установки накладки водовод очищается от изоляции, обжимается резиной и с помощью хомута накладка прижимается к водопроводной трубе. С помощью резьбы к накладке присоединяют пробковый кран и к нему приспособление через переходной ниппель. При открытом пробковом кране через сальник вводится сверло до упора в водовод. Вращение сверла осуществляется с помощью трещетки, а винтом создается необходимое усилие резания. Просверлив отверстие, сверло вынимается, а кран закрывается. После снятия приспособления к крану навинчивают муфту, к которой через резиновый шланг подключают водоразборную колонку.

Рис. Приспособление для подключения водоразборных колонок к водоводам
