Результат выполнения конструкторской разработки.

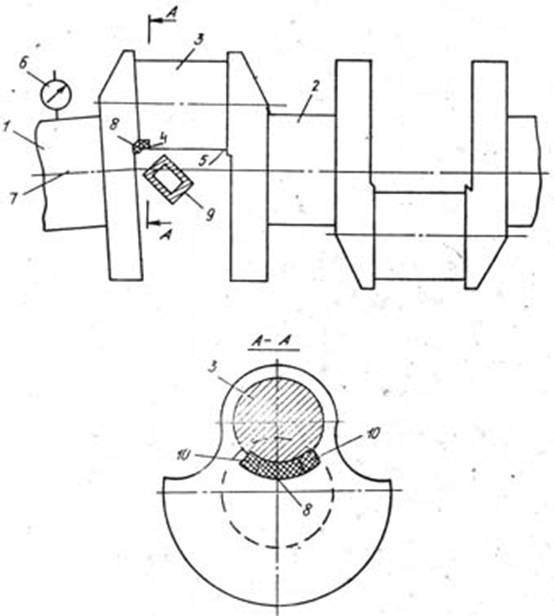

Погнутый коленвал устанавливается на призмы крайними коренными шейками и индикатором определяется величина и направление прогиба (биения). К примеру, максимальное биение 1,8 мм имеет четвертая коренная шейка 1 (см. рисунок) в плоскости четвертой шатунной шейки 3. Петлевым индикатором 9 от закалочной установки МГЗ-102, частотой 2500 Гц и мощностью 102 кВт нагревается галтель 4 шатунной шейки 3. Ведется нагрев поясков 8 шириной 4-5 мм по дуге длиной 30 мм со стороны коренных шеек. Температура нагрева 850°С контролируется оптическим пираметром. При одностороннем нагреве прогиб уменьшается, вал выгибается до 0,5 мм, зона нагрева расширяется до 50 мм. Вал изгибается на 0,9 мм в обратную сторону и закаляется (охлаждение водяным душем).

При закалке галтели с самоотпуском происходит перегиб вала в противоположную сторону на величину, обеспечивающую компенсацию биения (возврата) от самоотпуска.

Если биение 2 мм и более, правку осуществляют с нагревом двух галтелей 4 и 5 шатунной шейки 3, в плоскости которой биение максимальное. Для сравнения производили правку по известным способам. Результаты испытаний приведены в таблице:
