Инновации бизнесу. Комбинированная технология очистки шахтных вод

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

68-191-00

Наименование проекта

Комбинированная технология очистки шахтных вод

Назначение

Совершенствование технологии очистки шахтных вод

Рекомендуемая область применения

Очистка промышленных сточных вод в горном производстве

Описание

Результат выполнения технологической разработки.

В основе технологии очистки лежат физико-химические процессы: электрохимического умягчения в аппаратах трубчатого типа УЭХО и электродиализное обессаливание умягченных растворов.

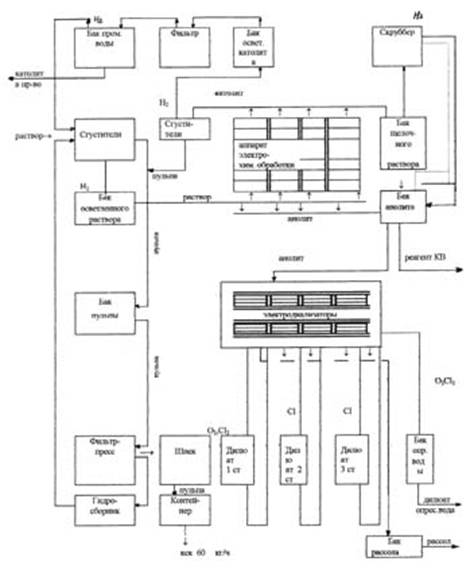

Установка для очистки оснащена двухкамерными электролизерами - блоками-модулями коаксиального типа с ионообменными мембранами МАК-1 и МАК-2 и электродиализными аппаратами типа ЭДА-ОК-25 (см. рисунок).

Раствор в количестве 60 куб.м/ч с минерализацией до 3 г/л поступает в сгуститель, освобождается от пульпы и попадает в катодные камеры аппарата ЭХО, где частично деминерализуется; повышается величинаphи снимается остаточная жесткость.

Режимы работы установки приведены в таблице 1, а параметры очистки приведены в таблице 2.

Таблица 1

Процесс

Производи-тельность, м ³/ч

Давление раствора, Мпа

Температура раствора,°С

Сила тока, А

Напряжение, В

Плотность тока, А/м ²

Электрохими-ческое умяг-

чение в аппаратах УЭХО

до 30

0,1

до +40

не более 600

не более 30

300-500

Электродиализное обессоливание в аппаратах ЭД-ОК-25

0,25-0,35

до +40

не более 200

не более 300

100-200

Таблица 2

Параметры	Единица измерения	Исходный раствор	Анолит ЭХО	Дилюат ЭО
Водородный показатель, рН	-	6-7	7-8,5	6-7
Окислительно-восстановительный потенциал	мВ	100-300	100-150	100
Минерализация	г/л	до 3	до 2	до 1
Жесткость	г-экв/м ³	9-13	7	до 7
Сульфаты	мг/л	500-800	300-500	до 500
Хлориды	мг/л	400-900	300-600	до 300
Биокарбонаты	мг/л	150-250	-	-

В сгустителе, вводимые щелочные осадки отмываются от избыточной щелочности исходным раствором, в результате чего, он подщелачивается и частично умягчается. Отмытый осадок ЭХО направляется для утилизации продуктивных растворов. Щелочной католит поступает в анодные камеры ЭХО и подается на электродиализное обессоливание.

Анолит ЭХО проходит последовательную ступенчатую обработку в многокамерном аппарате ЭДА с чередующимися катионо-анионообменными мембранами. Каждая стадия обеспечивает 50%-ное снижение концентрации солей по схеме:

2,5 г/л®iст®1,25 г/л®iiст®0,6 г/л®iiiст®0,3 г/л

Часть анолита после ЭХО направляется в бак для шахтной воды, смешивается с ней и используется для повышения кислотности выщелачивающего реагента.

Обессоленная вода - дилюат ЭД сбрасывается в гидросеть или используется для технических целей (питание котельной, компрессорной и т.д.) Рассол ЭД - концентрат металлосодержащих солей направляется для переработки на ГМЗ.

Установка для переработки растворов и приготовления реагентов

Контроль и технический процесс автоматизирован

Глубокое извлечение металлических ингредиентов из рассолов обеспечивается сорбцией и использованием катионов - сульфакатионов КУ-2х в Н; для анионов - анионитов РОССИОН - 1 П.

Степень извлечения ингредиентов в сорбционных установках катионов 98-99%, анионов 96-97%.

Расход реагентов (кг/м ³) очищенного раствора: сорбенты 0,02; кислоты 0,2; щелочь 0,07.

Преимущества перед известными аналогами

Предварительное умягчение растворов и одновременное электродиализное концентрирование и обессоливание

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда. Улучшение качества очистки. Экономический эффект 40%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.11.1999
