Описание к ИЛ 68-134-00

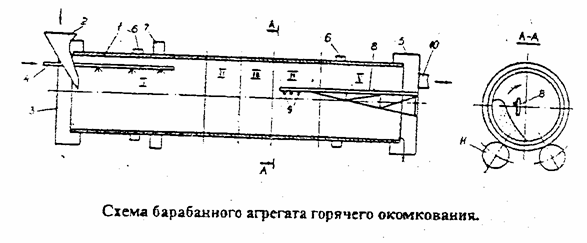

Агрегат состоит из вращающегося барабана 1 (см.рисунок), загрузочной воронки 2, загрузочной камеры 3, трубы 4 с форсунками для подачи воды в зоне получения сырых окатышей и разгрузочной камеры 5. Внутри барабана на консольной раме 8 установлен блок горелок 9. Барабан бандажами 6 опирается на ролики 11 и вращается с помощью зубчатого венца 7.

При сгорании топлива за счет движения газов под действием разрежения в газоходе 10, в барабане образуется несколько температурных зон:i- зона получения сырых окатышей,ii- сушки,iii- подогрева,iv- обжига,v- зона охлаждения. Температурный режим зависит от типа обрабатываемого материала.

Для свинецсодержащего сырья распределение температуры по зонам может выглядеть так:i- 0-100°С;ii- 100-400°С;iii- 400-900°С;iv- 900-1000°С. Для интенсификации процесса охлаждения окатышей барабан в зонеvможно охладить снаружи, разбрызгивая воду из форсунок.

Барабан футеруется в зоне шероховатым бетоном, в зонахii-v- огнеупорным кирпичом, тип кирпича зависит от состава шихты ( для свинецсодержащих материалов - магнезит).

Температура в зонах регулируется подачей топлива в горелки и количеством отсасываемых газов.

Рама блока горелок для оптимизации ее расположения изготавливается подвижной.

В результате создания в барабане зон с регулируемой температурой появляется возможность получения окатышей, близких по характеристикам к окатышам, получаемым на установках с раздельными операциями сушки и обжига.
