Прибор КП1Т предназначен для измерения напряжения и силы постоянного тока, а также неэлектрических величин, преобразованных в указанные выше электрические сигналы и активное сопротивление.

Прибор имеет следующие выходные устройства:

-сигнализации- двадвухпозиционных устройства с релейным выходом (переключающие контакты);

-преобразования - входные сигналы преобразуются в унифицированный токовый сигнал 0-5 мА или 4-20 мА;

-регулирования - позиционное с контактным (релейным) выходом для формирования трехпозиционного закона регулирования с независимой установкой нижнего и верхнего пределов зоны регулирования.

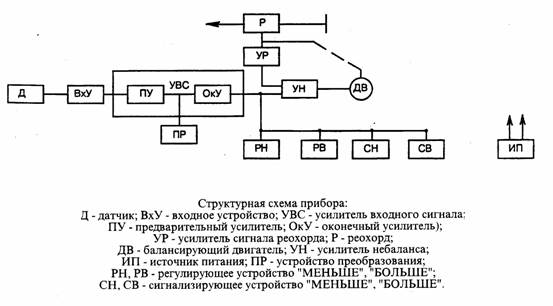

Компенсационный принцип действия прибора показан на структурной схеме (см. рисунок). Входной сигнал усиливается с помощью усилителя входного сигнала (УВС) до уровня 0-8В и сравнивается на усилителе (усилитель небаланса (УН) с сигналом реохорда, проходящим через усилитель сигнала реохорда (УР). Разницу сигналов отрабатывает двигатель ДВ. Уставки по сигнализации и регулированию задаются по шкале прибора с его передней панели. Электрическое питание прибора осуществляется переменным однофазным током напряжением 200 , частотой 50±1 Гц. Мощность, потребляемая прибором при номинальном напряжении питания, не превышает 20 ВЧА.

Техническая характеристика прибора

Вход

Термопреобразователи

сопротивления по

ГОСТ Р50353-92..........................………..ТСМНСХ50М (cu 50),

100М (cu 100);

ГСПНСХ 10П (Рt10),

50П (Рt 50), 100П (Рt 100)

Подключение термопреобра-

зователей сопротивления.........………........по четырехпроводной

схеме

Питание...........................................………...от стабилизатора тока

(ток не более 2 мА)

Сопротивление каждого про-

вода линии связи термопреоб-

разователей сопротивления с

приборами, Ом, не более.............................................…….........5

Термоэлектрические преобра-

зователи по ГОСТ Р50431-92

(термопары)..................................…………......ТХК НСХ l; txa k;

tПП s; tПР В

Суммарное сопротивление

линии связи и внутреннего

сопротивления термопар, Ом,

не более................................................................………...........200

Непрерывный электрический

сигнал......................................................……….....0-50 и 0-100 мВ

0-5 и 0-10 В

0-5 и 4-20 мА

Выход

Предел основной погрешности

от нормирующего значения, %,

не более:

по показаниям и преобразованию............……….....±0,5;±1,0

по сигнализации и преобразованию........…….....±1,0;±1,5

Вариации по показаниям, %, не более...........….......±0,5;±1,0

Зона возврата, по регулированию

и сигнализации, %, не более...........................…........±1,0;±1,5

Переключающиеся контакты реле

cигнализации:

максимальный ток, А, не более..............................…….......1,0

максимальное напряжение, В, не более......................220

Нагрузка при преобразовании

токового сигнала, кОм, не более:

0-5 мА....................................................................................2

4-20 мА...............................................................................0,5

Максимальное позиционное контактное

напряжение при регулировании, В.................................……...220

Максимальный ток при регулировании, А....................……........1

Сигнализация, диапазон задания уставок,

% от диапазона входного сигнала:

"МАЛО"......................................................................……..0-100

"МНОГО"..................................................................……...0-100

Позиционное регулирование, диапазон задания

уставок, % от диапазона входного сигнала:

"МЕНЬШЕ"..........................................................…….........0-100

"БОЛЬШЕ"................................................................……...0-100

Прибор показывающий КП1Т отличают: многообразие выходных устройств; простота и точность задания уставок; дальновидимая шкала; индикация работоспособности и состояния регулирования и сигнализации; простая перенастройка диапазонов; простая кинематическая схема; высокая надежность.
