В производственных ситуациях птицеводства, в жилом секторе, где необходимо следить за выравниванием нагрузки по фазам и допустимой нагрузкой в сетях при минимальных рисках отключений основных потребителей общими вводными устройствами рекомендуется схемное решение с применением реле rmc , представленное на рисунке.

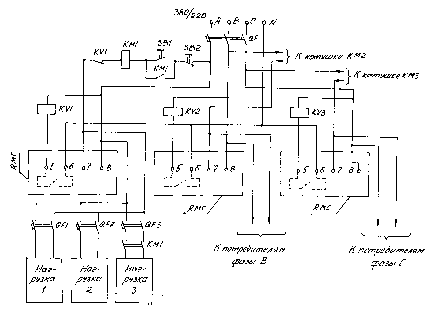

Схема включения реле rmc

В схеме приняты следующие обозначения : qf- вводный автоматический выключатель; qf1-qf3 - автоматические выключатели однофазных потребителей; kv1- kv3 - промежуточное реле; rmc1 - rmc3 - реле перегрузки; km1 - пускатель; sb1- sb2 - кнопки; 5-8 - клеммы реле rmc ; 5-6 -выходной контакт реле rmc. На рисунке схема приведена полностью только для потребителей фазы А; схемы для фаз В и С - аналогичны.

Допустим в фазе А нагрузки 1 и 2 - основные, 3- не основная нагрузка. Пусть реле rmc1 настроено на нужный пороговый суммарный ток в фазе А и выключатели qf, qf1- qf3 включены, тогда при нажатии кнопки sb1 пускатель КМ1 включен и питание поступает всем потребителям фазы А. При нагрузке выше заданного порогового тока замыкается контакт 5-6, включается реле kv1, отключается пускатель КМ1, т. е. отключается в первую очередь нагрузка 3 (не основная), что и требовалось.

Выходной контакт реле перегрузки ( 5-6) рассчитан на ток коммутации 0,6А (при коэффициенте мощности cos g = 1) и 0,4 А (при cos g = 0,8). Реле rmc имеет встроенное акустическое устройство, которое подает сигнал каждый раз при превышении пороговой величины нагрузки. Кроме того, дополнительные световой и звуковой сигналы можно подключит через контакты 5-6 или контакты промежуточного реле kv1.
