Автоматически раздавать корма в заданное время суток позволяет использование универсального логического модуля logo.

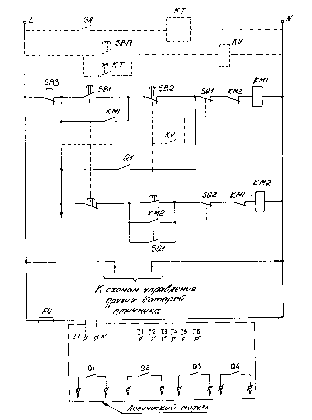

Контактная часть схемы для одной клеточной батареи представлена на рис. 1 , где : КМ1,КМ2 -реверсивный пускатель двигателя двустороннего кормораздатчика первой батареи; sb1-sb3 - кнопки; sq1,sq2 - конечные выключатели; fu - предохранитель; kv - промежуточное реле (убирается); КТ - реле 2 РВМ (убирается); sbП - кнопка (убирается); q1-q4 - выходные контакты модуля; 11-16 -входы модуля ( в этой схеме на используются) ; l1, n -клеммы для подачи питания на модуль logo.

Рис.1 Принципиальная схема для первой клеточной батареи

Один модуль logo может обслуживать все батареи. На схеме не показаны цепи управления горизонтальным ( поперечным) транспортером и транспортером кормового бункера , т. к. они остаются без изменения. Пунктирные линии на рис.1 ( кроме пунктирных линий спаренных кнопок sb1 и sb2) указывают цепи. которые надо убрать из существующей схемы. Предполагается также, что контакт q1 выключает раздатчик первой батареи, контакт q2 - второй и т. д. Последняя модель logo имеет 8 выходных контактов, каждый из которых рассчитан на 10А при активной нагрузке.

Логическая бесконтактная часть схемы представлена на рис.2. Условно показаны два элемента "Часы". Каждый из контактов q1-q4 обслуживается соответственно одним из элементов ВО1-ВО4. На любом из трех входов элемента "Часы" устанавливаются любые дни недели и время замыкания и размыкания соответствующего выходного контакта. Можно все контакты q1-q4 заставить включаться в одно время, например для синхронной работы раздатчиков всех батарей.

pис.2 Бесконтактная часть схемы

Допустим на схему управления подано питание, и все раздатчики загружены кормом, тогда в заданное время суток контакт q1 включает пускатель КМ1. В конце хода раздатчика за счет конечных выключателей sq1 и sq2 включается пускатель КМ2. Раздатчик возвращается в исходное положение до размыкания контакта q2, при этом предполагается, что контакт q1 разомкнулся ещё раньше в заданное время.

Аналогично работают остальные раздатчик в зависимости от поставленных задач.
