Результат выполнения конструкторской разработки.

СУШИЛЬНАЯ УСТАНОВКА

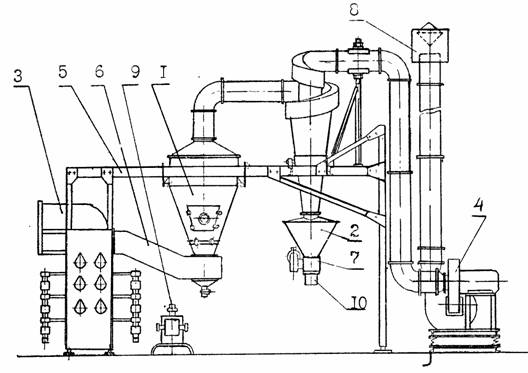

Сушильная камера выполнена в форме конуса с плавным переходом в цилиндр в верхней части. В центре камеры по оси установлен обтекатель, у основания между корпусом и обтекателем предусмотрен зазор для всасывания воздуха. В нижней части камеры расположены форсунки для распыления продукта. В камере имеется люк для осмотра и чистки и смотровые окна для наблюдения за процессом сушки.

Внутрь камеры засыпают инертные тела, которые изготавливают из фторопласта (габаритные размеры тела 4х4х4мм).

Продукт, предназначенный для сушки, подают насосом 9 через диспергирующие форсунки в зону восходящего потока инертных тел, находящихся в сушильной камере. При этом обеспечивается нанесение жидкого продукта на поверхность инертных тел и высушивание его в режиме активного кипения за счет подвода теплоносителя через кольцевую щель.

Очищение инертных тел от продукта осуществляется при соударении их с отбойной решеткой. Высушенный продукт выносится в циклон, где и происходит разделение продукта и теплоносителя.

Батарейный циклонный фильтр для сухой инерционной очистки воздуха, выходящего из сушильной камеры, состоит из циклонов, сходящихся в один бункер конической формы. Входящие и выходящие патрубки циклонов соединены коллекторными отводами. Для снижения газодинамического сопротивления патрубки выполнены с тангенциальным входом.

Теплогенератор для очистки и подогрева воздуха состоит из каркаса, по обе стороны которого закреплены терморадиационные газовые горелки, разделенные перегородкой. В верхней части теплогенератора расположен заборный раструб, в котором смонтированы заборные фильтры. Воздух, всасываемый в теплогенератор, проходит через фильтр, направляется вдоль газовых горелок, нагревается и поступает в сушильную камеру.

Вентиляторный блок состоит из двух высоконапорных вентиляторов, соединенных последовательно и установленных на одной раме.

Роторный затвор для автоматической разгрузки бункера состоит из корпуса, в котором размещен ротор, вращающийся с помощью мотора-редуктора. Затвор прикрепляется к выгрузному отверстию бункера. В нижней части затвора укреплена горловина 10, присоединяющаяся к продуктовой таре.
