Номер 63-100-00 |
|||||||||
|
Наименование проекта Смеситель-активатор |
|||||||||
|
Назначение Для приготовления тампонажных смесей, буровых растворов, эмульсий, размешивания и гидролиза полиакрила и сополимеров с высокой степенью дисперсности и активности компонентов |
|||||||||
|
Рекомендуемая область применения При бурении разведочных, гидрогеологических и нефтяных скважин, проведений и креплений горных выработок, а так же на строительных работах, где используются цементные и глинистые растворы |
|||||||||
|
Описание Результат выполнения конструкторской разработки.

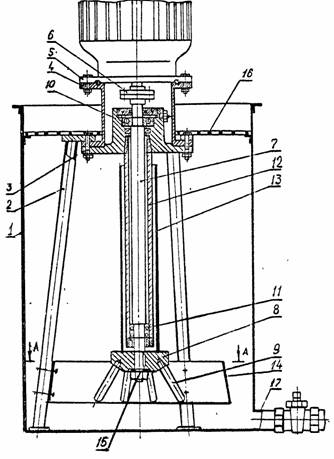

Устройство содержит емкость 1 (см. рисунок), треногу 2, на которой крепится корпус 3 со стаканом 4, к фланцу которого прикреплен двигатель 5, соединенный через муфту сцепления 6 с валом 7 и диском 8. На диске под углом к геометрической оси вала установлены стержни 9. Диск крепят к валу корончатой гайкой 15. Верхний конец ведущего вала установлен в подшипнике 10 корпуса, нижний - в нижнем подшипнике 11 консольной трубы 12, которая сверху присоединена к корпусу, нижний подшипник от попадания в него раствора и абразивных частиц защищен кожухом 13 в виде трубы, жестко закрепленной на диске. СМЕСИТЕЛЬ - АКТИВАТОР На треноге укреплен конусный обод 14 с разрезом по его образующей. Часть обода отогнута по касательной в сторону стенки емкости. В емкости над треногой установлена решетка 16, в нижней части емкости - сливная горловина 17. Смеситель работает следующим образом. Через загрузочную решетку в емкость подают компоненты смеси. В зоне действия стержней перемешиваемая масса за счет центробежной силы отбрасывается в радиальном направлении, а так как стержни расположены под углом к геометрической оси вала, то скорость движения слоев раствора увеличивается сверху вниз, что приводит одновременно к перемешиванию слоев сверху вниз. Отброшенная масса раствора попадает на конусный обод, который направляет ее к нижней части емкости по периферии и далее вдоль ее стенок вверх. Часть раствора через разрез конусного обода поступает за его внешнюю поверхность, что создает круговое движение и дополнительное перемешивание компонентов. Готовая смесь выгружается через сливную горловину. Сравнительная характеристика технологических параметров получаемых смесей
|
|||||||||
|
Преимущества перед известными аналогами Исключены шумовые помехи; высокая диспергация и активность раствора достигается возникновением кавитационных волн, генерируемых стержнями и конусным ободом |
|||||||||
|
Стадия освоения Внедрено в производство |
|||||||||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||||||||
|
Технико-экономический эффект Сократилось время приготовления раствора, расширен диапазон используемых емкостей. Годовая экономическая эффективность на одно изделие - 150 тыс. руб. |
|||||||||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||||||||
|
Дата поступления материала 10.10.2000 |
