Номер

63-088-00

Наименование проекта

Блок фазового управления БФУ для тиристорных преобразователей

Назначение

Для преобразования непрерывного управляющего сигнала в последовательность прямоугольных импульсов управления двух противофазно работающих тиристоров

Рекомендуемая область применения

Предприятия, выпускающие и использующие тиристорные преобразователи для различных целей

Описание

В состав системы управления входят несколько (по числу фаз преобразователя) идентичных блоков управления (БФУ), выполненных по одноканальному принципу. Фазовый сдвиг выходных импульсов в функции управляющего напряжения осуществляется по принципу развертывающего преобразования.

Конструктивно блок выполнен на односторонней печатной плате стандартных размеров 160 х 100 мм с установленными на ней элементами схемы. Подключение к цепям управления тиристорного преобразователя осуществляется с помощью разъема.

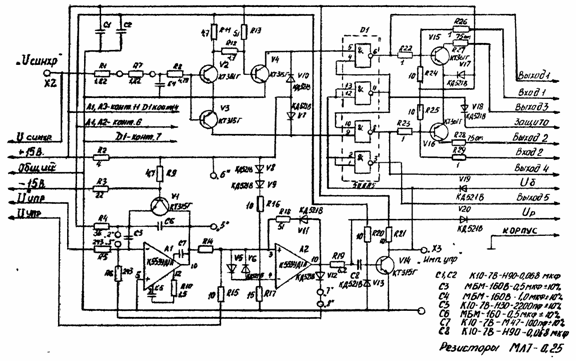

Схема БФУ включает в себя следующие функциональные узлы: узел синхронизации на элементахv 2…v 4;v 7…v 10, r 1,r 2, r 7, r 8, r 11, r 13, С 4 (см. схему);генератор сигнала разверткиr 3, r 4, r 9, c 6, v 1, a 1;интегральный регуляторr 5, r 6, c 3, v 12, a 1, компаратор r 14…r 18, v 5, v 6, v 11, a 2;формирователь длительности импульсовr 19, r 20, r 21, v 13, v 14, c 8,распределитель импульсов на микросхеме Д 1, выходные импульсные усилителиr 22…r 29, v 15…v 18.


БЛОК ФАЗОВОГО УПРАВЛЕНИЯ БФУ ДЛЯ ТИРИСТОРНЫХ

ПРЕОБРАЗОВАТЕЛЕЙ

Синхронизирующее фазное напряжениеvсинхр. Сдвигается фильтромr 1, r 7, c 4на угол 30 эл. град. С помощью транзисторовv 2…v 4синусоидальное напряжение преобразуется в прямоугольные противофазные импульсы длительностью несколько большей 180 эл. град. С коллекторов транзисторовv 3иv 4на входы 5 и 9 микросхемы Д 1 подаются импульсы логической единицы, в функции которых осуществляется распределение импульсов управления для противофазных вентилей.

Распределитель выполнен на логических элементах И-НЕ микросхемы Д 1. При совпадении на входах 4-5 или 9-10 двух логических единиц (разрешающего импульса и импульса управления) на выходе 6 или 8 формируется сигнал, соответствующий логическому нулю. При этом отпирается один из транзисторовv15илиv16, в цепи коллектора которого формируется управляющий импульс для соответствующего силового тиристора.

В момент перехода синхронизирующего напряжения на конденсаторе С 4 через нуль транзисторыv 3иv 4одновременно находятся в запертом состоянии и в точке"6"формируются синхронизирующие импульсы длительностью 4+5 эл. град. Импульсами синхронизации осуществляется обпуление интегратора (разряд конденсатора С 6 с помощью ключаv 1)и приведение в исходное состояние компаратора на микросхеме А 2.

В момент превышения линейно возрастающего сигнала развертки (выход микросхемы А 1) над напряжением управленияvупризменяетсязнак входного сигнала компаратора, который скачкообразно меняет состояние, переходя от отрицательного насыщения к положительному. Положительная обратная связь на элементахr 18 и v 11удерживает усилитель А 2 в этом состоянии до прихода очередного импульса синхронизации.

Изменение состояния компаратора приводит к перезаряду конденсатора С 8 и отпиранию транзистораv 14 (формированию логического нуля). При этом на выходе 11 микросхемы Д 1 формируется сигнал логической единицы, длительность которого определяется параметрами цепи С 8,r 19, r 20.Сформированный импульс поступает на входы 4 и 10 микросхемы Д 1 и при совпадении с сигналом разрешения проходит далее на один из выходных транзисторовv 15, v 16.

Цепьv 8, v 9, r 16, r 17,кроме приведения в исходное состояние компаратора, осуществляет блокировку его на время действия синхроимпульса, исключая тем самым одновременное формирование импульсов управления для противофазных вентилей.

Интегральный регулятор (А 1, С 3) и цепь обратной связи (v 12, r 6, c 3)предназначены для стабилизации угла управления тиристорами в соответствии с сигналом управленияvупр. Напряжение на выходе компаратора, пропорциональное углу управленияa, используется в качестве сигнала обратной связи. Введение цепи автоматической стабилизации угла управления позволяет получить симметрию фаз выходных импульсов многоканальных систем фазового управления.

Блокировка выходных импульсов при срабатывании защиты осуществляется подачей сигнала логического нуля на катод диодаv18.

Преимущества перед известными аналогами

В данном блоке отсутствуют элементы настройки, что упрощает техническое обслуживание тиристорных преобразователей при изготовлении и эксплуатации

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Улучшены технические характеристики ряда изделий и повышена надежность работы тиристорных преобразователей

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

12.07.2000
