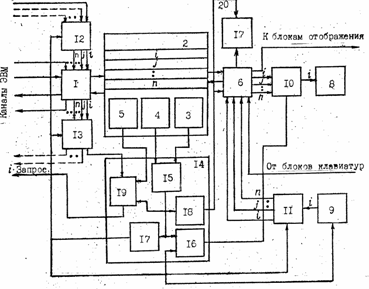

Схема включает блок сопряжения 1 (см. схему), блок буферной памяти 2, содержащий регистр адреса 3, регистр информации 4 и узел управляющих сигналов 5, блок управления 6, блок печати 7, блоки отображения информации ЭЛГ8 и клавиатуры 9, коммутаторы четвертый, первый, второй и третий 10, 11, 12 и 13, контролер коммутации 14, блок элементов 15, второй и первый счетчики 16 и 17, элемент задержки 18, формирователь сигнала"запрос"19, выключатель 20.

Схема использования дисплея комплекса БГУ-1 в качестве

консоли пульта оператора ЭВМ «Минск-32»

Устройство работает следующим образом.

Информационное сообщение, поступающее из ЭВМ через блок сопряжения 1, заносится в К-атую область блока буферной памяти 2, считывается из него блоком управления 6 и по К-му каналу отображения через коммутатор 10 поступает в блок отображения 8. Сообщение оператора с клавиатуры 9 через коммутатор по К-му каналу приема поступает в блок управления 6, заносится в К-ю область блока буферной памяти 2. Отображается на экране блока 8 и через блок сопряжения 1 передается в ЭВМ. После заполнения К-й области текстом коды регистра адреса 3 и регистра информации 4 блока буферной памяти 2 поступает в область элементов совпадения 15, который по конечному адресу или символу, формирующему начало новой строки в последней строке текста, вырабатывает управляющий сигнал, переключающий счетчики 16 и 17, и, соответственно, коммутаторы 10-17 наn-й очередной канал. Одновременно управляющий сигнал с выхода блока 15 поступает в элемент задержки 18, на выходе которого формируются сигналы, запускающие блок управления 6 на стираниеn-й области буферной памяти 2, а блок печати 7 через выключатель 20 на регистрацию информаций К-й области памяти, в формирователь 19, блокируя поступление сигнала запроса К-го абонента в ЭВМ на период переключения коммутаторов и стирания информации.

После стиранияn-й области сигнала"Конец стирания", вырабатываемый в узле управляющих сигналов 5 блока буферной памяти 2, поступает в формирователь 19, переводя его в состояние, обеспечивающее продолжение обмена информацией. Обмен информацией между ЭВМ и оператором после переключения коммутаторов наn-й канал продолжается уже черезn-ю область памяти, причем информация в К-й области сохраняется и может быть снова вызвана оператором для отображения на экране блока 8 путем ручного переключения счетчика 16, управляющего коммутатором 10, на К-й канал отображения с клавиатуры 9. Переключение системы на последующие каналы осуществляется аналогично.
