При решении тех или иных геологических задач, возникающих при разведке месторождений с помощью буровых работ, возникает необходимость проходки из основного ствола скважины одного или нескольких дополнительных стволов. Для забуривания дополнительного ствола в точке отклонения перекрывают основной ствол скважины (делают"мост")для создания искусственного забоя, устанавливая пробку-забой. Внедренное устройство для забуривания дополнительных стволов в вертикальных и наклонных скважинах глубиной до 2000 м в породахiУ-xiкатегории буримости возможно применять для скважин диаметром 46, 59, 76, 93 мм.

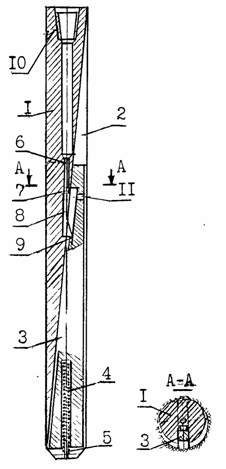

Устройство состоит из корпуса 1 (см. рисунок) с клиновой поверхностью 2, распорного клина 3, подпружиненного снизу относительно корпуса пружиной 4 со штырем 5 внутри. Клин зафиксирован в транспортном положении в центральном канале 6 корпуса поршнем 7 и упругим стержнем 8, смонтированным в вырезе 9.

ПРОБКА ДЛЯ СОЗДАНИЯ ИСКУССТВЕННОГО

ЗАБОЯ

В верхней части корпуса выполнена левая резьба 10.

Установку пробки в стволе скважины производят следующим образом. Пробку соединяют с колонной бурильных труб по резьбе, спускают в скважину и размещают на заданной глубине. Включают циркуляцию промывочной жидкости. Под действием давления промывочной жидкости поршень с упругим стержнем перемещает вниз клин, сжимая пружину. После выхода из канала поршня упругий стержень отклоняет его в гнездо 11, выполненное в клине. Давление на манометре насоса после выхода поршня падает, и это служит сигналом для включения насоса. Пружина перемещает клин вверх и осуществляет первоначальную заклинку пробки в скважине, затем производят окончательное закрепление ее массой бурильной колонны и гидравликой станка.

Для извлечения из скважины бурильной колонны ее разгружают, вращают и отсоединяют от искусственного забоя. Преимущество предлагаемой пробки для создания забоя от указанных выше заключается в упрощении конструкции, в надежности закрепления даже в зонах значительной разработки скважин, а также в применении устройства как для стационарного, так и съемного клиньев. Указанная цель достигается тем, что распорный клин подпружинен относительно корпуса, а фиксатор выполнен в виде упругого стержня и связанного с ним поршня, установленного в канале корпуса. Пробка для создания искусственного забоя изготовлена из металла марки Ст 40.

Использование изобретения позволило повысить эффективность забуривания дополнительных стволов за счет удобства его изготовления, хранения и эксплуатации, сократить затраты времени на искривление скважин и, как следствие, снизить стоимость буровых работ.
