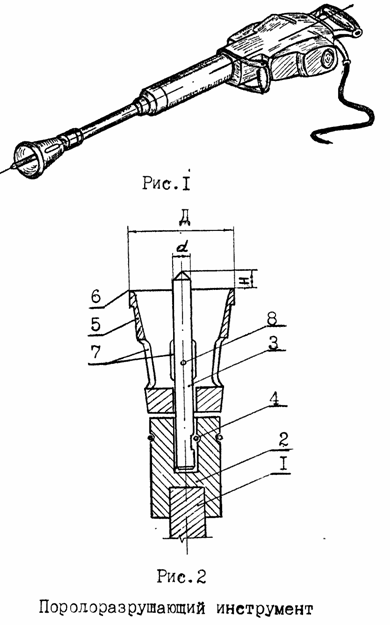

Изготовлен на базе электромолотка ИЭ-4211. На съемный стержень 1 (см. рисунок) со стандартной хвостовой частью, взаимодействующей с ударным механизмом электромолотка, напрессованы насадка 2, к которой крепится рабочий орган, собственно породоразрушающий инструмент, включающий в себя заостренный сердечник 3, закрепленный в насадке с помощью пальца 4. На сердечник одет металлический кожух 5 конической формы, имеющий возможность ограниченного осевого перемещения, с кольцевой режущей кромкой 6 и отверстиями 7 для выброса разрушенной породы. Кожух фиксируется на сердечнике шплинтом 8. Длина сердечника больше продольного размера кожуха.

Инструмент работает следующим образом: ударное воздействие воспринимает сердечник и передает его на породу, действие заостренной части сердечника приводит к образованию кольцевых и радиальных микротрещин. Затем с породой взаимодействует режущая кромка кожуха, которая ограничивает зону разрушения, выкалывая породу нарушенной структуры.

Конструкция насадки допускает пробивку отверстий требуемых диаметров как при наличии промежуточных элементов (кожухов), так и без них (при одном кожухе). Установка промежуточных элементов повышает эффективность пробивки отверстий большого диаметра.

Рабочие части инструмента - стержень и кожух изготовлены из стали типа УВА с последующей термообработкой. Для регулирования величины Н изготовлены сменные шайбы, устанавливаемые между насадкой и кожухом.
