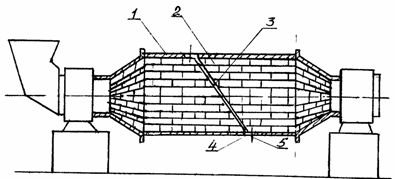

Представляет собой трубчатый корпус 1 (см. рисунок), футерованный внутри бронированными плитами 2. Внутри корпуса мельницы размещена мехокамерная перегородка 3, установленная под углом 30-50°к оси вращения мельницы. Перегородка набирается из балок, которые прикрепляются с помощью лап 4 болтами крепления 5 к внутренней поверхности обечайки корпуса мельницы. Нижняя часть рабочей камеры мельницы, в которой находится размалываемый материал, во время вращения изменяет длину рабочих камер за счет наклонной перегородки, что создает циклическое, волнообразное движение массы мелющих тел, а это , в свою очередь, способствует интенсификации процесса помола материала.

ШАРОВАЯ МЕЛЬНИЦА

В процессе вращения мельницы перегородка последовательно описывает поверхность, представляющую собой два конуса, направленных вершинами друг к другу. При этом часть материала и мелющих тел, поступивших на перегородку под действием центробежной силы, захватываются ею и разбрасываются вдоль оси вращения мельницы. Одновременно эффективность процесса помола повышается за счет ливневого падания шаров на размалываемый материал. Интенсификация движения мелющих тел внутри мельницы уменьшает их количество на 20-30%, что, в свою очередь, пропорционально снизило мощность привода на 20-30%.
