Устройство выполнено таким образом, что включается в электрическую схему одной индукционной печи. При этом не нарушается существующая на предприятии схема включения комплектной конденсаторной установки (ККУ) с контакторами.

В схеме подбор емкостей в процессе компенсации осуществляется по двоичному коду: 1, 2, 4, 8, 16…Следовательно, емкостьn-ой ступени определяется из выражения

С_n= С ₀2 ^(n-1),

где С ₀ - удельная емкость, принятая за единицу коммутации.

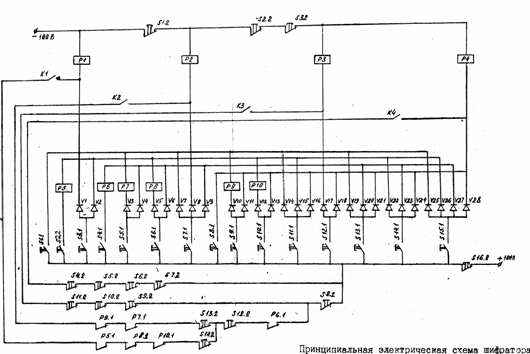

Основной частью устройства является шифратор (см. схему), включающий диодыv1ёv28, кнопки управленияs1ёs16и шесть реле управления Р5ёР10. Шифратор управляетчетырьмя исполнительными реле Р1ёР4, которые, в свою очередь, воздействуют на магнитные пускателиустановки УРКМ, а последние - на контакторы ККУ.

Реле управления и исполнительные выполняются на герконах. Для индикации положения включения ступени регулирования в схеме устройства предусмотрен дешифратор с шестнадцатью сигнальными лампами. Дешифратор включает в себя герконовые исполнительные реле и блок - контакты магнитных пускателей УРКМ.

Работа УРКМ при переключении двух ступеней регулирования осуществляется следующим образом. При нажатии кнопкиs1 происходит срабатывание герконового реле Р1 при цепи 1.

Цепь 1: +100 В®s16.2®s1.1®Р1®-100В.

Реле включает магнитный пускатель УРКМ, который своим рабочим контактом включает контактор первой группы емкостей. Одновременно своим блок-контактом создает цепь 2 блокировки реле Р1.

Цепь 2: + 100 В®s16.2®s8.2®p6.1®s12.2®s14.2®p10/1®p8.1®

®p5.1®К1®-100В

При необходимости увеличения генерируемой реактивной мощности нажимается любая (по усмотрению оператора) другая из последующих кнопокs2ёs15.Например, нажимается кнопкаs2.В результате этого срабатывают реле Р2 и Р5 по цепи:

+100 В®s16.2®s2.1®p5.1®p2®s1.2®-100В.

Реле Р5 своим контактом Р5.2разрывает цепь 2, что приводит к отпусканию реле Р1, пускателя и контактора первой группы емкостей. Реле Р2 включает второй пускатель УРКМ, в результате чего подается команда на включение второй группы емкостей.

Применение геркона резко повышает надежность устройства в целом и дает возможность его использования в запыленных условиях.

Схема позволяет автоматически определять необходимость включения или отключения группы емкостей в предыдущем наборе, что дает минимальное количество переключений, а это, в свою очередь, повышает надежность работы схемы индукционной плавильной печи. При этом срок службы силовых контакторов увеличивается.

Устройство дает возможность работы как в сторону увеличения набора банок емкостей, так и в сторону уменьшения независимо от последовательности.
