Номер 63-071-00 |
|||
|
Наименование проекта Резервная защита гибкой связи ГРЭС |
|||
|
Назначение Для защиты линий электропередач с двусторонним питанием в случае глубокого снижения напряжения при коротких замыканиях |
|||
|
Рекомендуемая область применения Гидроэлектростанции |
|||
|

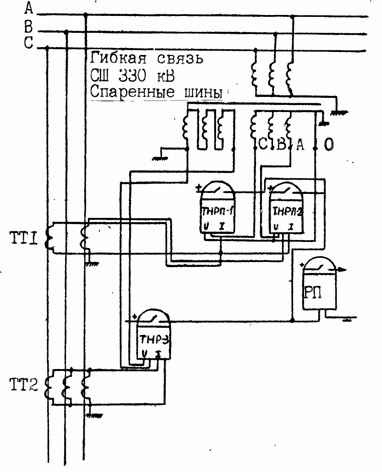

Описание Предлагаемая токовая защита для ГРЭС используется для защиты гибкой связи (см. схему). В защите используются направленные токовые реле с памятью (ТНРП-1 и ТНРП-2) для фиксации междуфазных коротких замыканий и направленное токовое реле (ТНР-3), включенное на фильтр нулевой последовательности для фиксирования коротких замыканий на землю.
ЛИНЕЙНАЯ ЗАЩИТА ГИБКОЙ СВЯЗИ ГРЭС Реле ТНРП-1 и ТНРП-2 включены на линейные токи и соответствующие фазные напряжения, трансформаторы тока для защиты от междуфазных коротких замыканий соединены по схеме неполной звезды. Такая схема включения реле обусловлена соответствующей величиной угла максимальной чувствительностиjм.ч.= 80ё90°. При возникновении междуфазных коротких замыканий хотя бы один из трансформаторов тока ТТ1 обтекается током, что приводит в действие хотя бы одно из реле (ТНРП-1 или ТНРП-2), которое определяет направление тока и в случае короткого замыкания в зоне действия защиты замыкает свои контакты, воздействуя на промежуточное реле РП, а последнее - на выключатель. |
|||
|
Преимущества перед известными аналогами Позволяет устранить недостатки направленных токовых защит за счет объединения в одном реле токовой части и фазочувствительной схемы, использования трансреакторов, а также резонансного контура памяти в цепи напряжения |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Позволяет уменьшить число реле в схеме защит, уменьшить влияние апериодичности составляющей тока короткого замыкания на работу защиты и устранить мертвую зону |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 12.06.2000 |
