Результат выполнения конструкторской разработки.

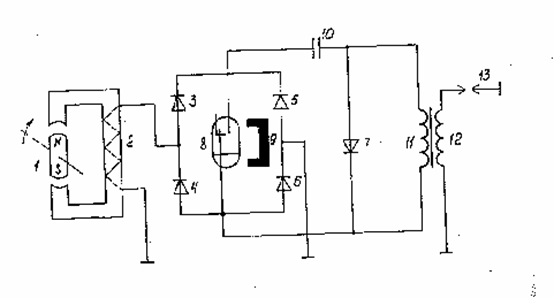

Магнето содержит магнитоэлектрический генератор с основным вращающимся магнитом 1 (см.схему);двухполупериодный выпрямитель на диодах 3, 4, 5, 6;зарядную обмотку 2, своими выводами соединенную с входами выпрямителя;геркон 8, подключенный параллельно выходу выпрямителя, с положительным выходом которого соединен вывод емкостного накопителя 10, а отрицательный выход выпрямителя через первичную обмотку 11 катушки зажигания - со вторым выводом емкостного накопителя 10;шунтирующий диод 7, соединенный параллельно первичной обмотке катушки зажигания;дополнительный поляризующий магнит 9 для управления контактами геркона совместно с основным врающающимся магнитом;вторичную обмотку 12 катушки зажигания 12 и свечи зажигания 13.

Магнето работает следующим образом. При разомкнутых контактах геркона основной вращающийся магнит создает в зарядной обмотке ЭДС. При положительной полуволне путь тока заряда емкостного накопителя следующий:вывод зарядной обмотки, диод 3, положительная обкладка емкостного накопителя, отрицательная обкладка емкостного накопителя, диод 7, диод 6, корпус магнето, корпусный вывод зарядной обмотки. При этом емкостный накопитель заряжается до уровня 350-450 В.

При отрицательной полуволне путь тока заряда емкостного накопителя следующий:корпусный вывод зарядной обмотки, корпус магнето, диод 5, положительная обкладка емкостного накопителя, отрицательная обкладка емкостного накопителя, диод 7, диод 4, вывод зарядной обмотки. При этом емкостный накопитель продолжает заряжаться.

При замыкании контактов геркона под воздействием суммарного магнитного поля основного вращающегося магнита и поляризующего магнита емкостный накопитель разряжается.

Путь тока следующий:положительная обкладка емкостного накопителя, замкнутые контакты геркона, первичная обмотка 11 катушки зажигания, отрицательная обкладка емкостного накопителя. Резкое изменение магнитного потока первичной обмотки катушки зажигания выводит ЭДС высокого напряжения во вторичной обмотке 12, которое передается по проводам высокого напряжения на свечу зажигания 13.

Таким образом, введение в схему новых элементов и изменение схемы из включения ртутного геркона, двухполупериодного выпрямителя и включение обмоток катушки зажигания по трансформаторной схеме упрощает схему, повышает надежность и эксплуатационные качества магнето, а именно, улучшает радиационную стойкость. Вместе с тем улучшаются пусковые качества двигателя.
