Описание к ИЛ№61-079-00

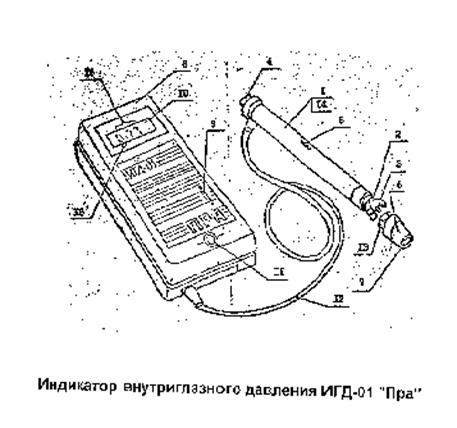

Индикатор внутриглазного давления ИГД-01"Пра"содержит входное устройство 1 (см.рисунок), наконечник 2, шток 3, кнопку"Работа"4, тормоз 5, колпачок 6, тест-объект 7, блок управления 8, выключатель питания 9, дисплей 10, тест-площадку 11, соединительный кабель 12, вкладыш 13, корпус входного устройства 13, поле числовых значений 15 и поле оценки 16.

Принцип работы индикатора основан на обработке функции движения штока в результате его свободного падения и взаимодействия с упругой поверхностью объекта.

Основным узлом входного устройства является преобразователь, который содержит высокочастотный генератор, в электромагнитной системе которого свободно перемещается шток с сердечником.

Преобразователь размещен в корпусе с возможностью осевого перемещения относительно корпуса в пределах, определяемых направляющим элементом и прорезью в корпусе. Этим обеспечивается постоянство статической нагрузки на глаз при определении внутриглазного давления (ВГД). Выступающая часть направляющего элемента - тормоз используется для предотвращения в необходимых случаях перемещения преобразователя относительно корпуса в процессе работы.

Установка штока в исходное положение и его фиксация осуществляются путем опрокидывания входного устройства наконечником вверх при зафиксированном в нижнем положении тормозе.

Расфиксация штока производится в положении входного устройства наконечником вниз и происходит автоматически путем перемещения корпуса входного устройства относительно преобразователя при освобожденном тормозе. После расфиксации шток освобождается от стопора и свободно падает, изменяя частоту генератора.

На корпусе входного устройства находится кнопка"Работа", с помощью которой осуществляется управление режимами работы индикатора.

Колпачок выполняет защитные функции штокового механизма. На нем нанесен тест-объект, предназначенный для фиксации взгляда пациента. Вкладыш используется для предохранения штока от повреждений при транспортировании.

Блок управления преобразует полученный от входного устройства через соединительный кабель частотозависимый сигнал в код и затем с помощью микропроцессора обрабатывает изменения кодовой посылки по специальной программе, передавая результирующую информацию на дисплей и устройство звуковой сигнализации.

Дисплей выполнен на жидко-кристаллическом индикаторе, крайний левый разряд которого является полем оценки ВГД или работоспособности индикатора, а остальные разряды являются полем числовых значений для отображения дополнительной информации, в том числе для индикации режимов работы.

Тест-площадка используется при оценке работоспособности индикатора.

Источник питания состоит из четырех аккумуляторов или гальванических элементов напряжением 1,2-1,5 В каждый и расположен в специальном отсеке блока управления. Выключатель питания расположен на лицевой панели блока управления.

Для экономии ресурса элементов питания в индикаторе предусмотрен автоматический переход из рабочего режима в ждущий с минимальным потреблением энергии через 30 с после последнего нажатия кнопки"Работа"

Прибор прост в обращении, совершенно безопасен, не требует специальных навыков и может оказать неоценимую помощь врачу-офтальмологу как в ежедневной работе, так и при массовых обследованиях. С его помощью можно производить неоднократные измерения ВГД одного пациента в течение суток.
