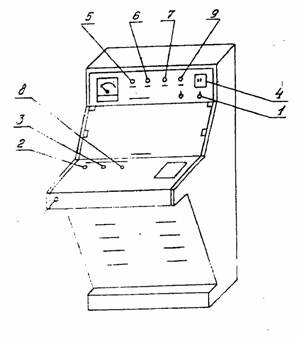

Устройство работает следующим образом. При включении тумблера "Сеть" 1 (см. рис.), на установку подается питающее переменное напряжение 2 В.

Испытуемый образец эмальпровода помещается в испытуемое поле и подключается к высоковольтным зажимам. Для начала испытания нажимается кнопка "Пуск" 2. Лампа желтого цвета 6 сигнализирует наличие высокого напряжения. Автоматически начинается вращение регулятора напряжения со скоростью, соответствующей скорости нарастания напряжения на вторичной обмотке испытательного трансформатора на данном пределе измерения. В момент пробоя регулятор останавливается, зажигается красная лампа 7, сигнализирующая о точечном повреждении изоляции провода, а вольтметр указывает напряжение пробоя в кВ. Сброс на нуль ( в исходное состояние) регулятора производится двумя способами: либо открытием защитного экрана ячейки высокого напряжения, либо нажатием кнопки "Сброс" 3. При испытании электрической прочности изоляции с выдержкой времени перед нажатием кнопки "Пуск" на наборном реле времени 4 устанавливается число секунд, в течение которых необходимо проводить испытания, затем останавливается регулятор напряжения кнопкой "Стоп"8 при требуемом значении испытательного напряжения. Если происходит разряд, то зажигается красная лампа 7. Если разряд в течение установленного времени не происходит, то регулятор напряжения возвращается в исходное состояние, затем зажигается синяя лампа 9.
