Описание к ИЛ № 53-220-00

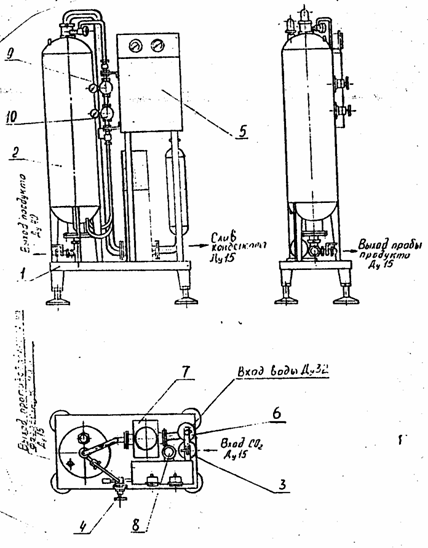

Сатуратор (рис.1) представляет собой стационарный агрегат, все узлы которого смонтированы на каркасе 1. Основными узлами являются: колонка насыщения 2, рессивер 3, гребенка распределения двуокиси углерода 4, пульт управления 5, демпфер 6, насос напорный 7, датчики уровня 8, трубопроводы и арматура.

Колонка насыщения предназначена для насыщения воды двуокисью углерода. На верхней крышке колонки установлен предохранительный клапан и кран подачи противодавления на фасовочную машину. К верней крышке колонки подведены шлангами датчики уровня и манометр.

От нижней крышки колонки отходит трубопровод подачи напитка на фасовочную машину и подведены шлангами датчики уровня и двуокись углерода из гребенки.

Рессивер предназначен для создания буферного запаса двуокиси углерода и слива конденсата.

Гребенка распределения двуокиси углерода предназначена для установки и поддержания необходимого давления в колонке насыщения и подачи необходимого количества двуокиси углерода в струйную насадку.

Пульт управления предназначен для размещения электроаппаратуры, обеспечивающей автоматический режим работы сатуратора.

Демпфер предназначен для создания буферного запаса воды, поступающей в напорный насос.

Насос напорный предназначен для подачи воды в колонку насыщения и создания в струйной насадке необходимого рабочего давления.

Датчики уровня предназначены для контроля и подачи сигнала о наличии продукта в колонке насыщения на исполнительные элементы электросхемы.

Охлажденная вода, насосом напорным через кран, демпфер и обратный клапан нагнетается в струйную насадку и в колонку насыщения, где происходит насыщение воды двуокисью углерода, поступающего через пневмоклапан редукционный.

Одновременно с этим в днище колонки насыщения, через пневмоклапан редукционный и барботер производится дополнительная подача двуокиси углерода.

Давление в струйной насадке контролируется манометром на пульте управления.

Для контроля верхнего и нижнего уровней напитка служит датчик уровня.

Подвод двуокиси углерода к сатуратору осуществляется через кран в рессивер. Давление в системе контролируется манометром установленном на рессивере.
