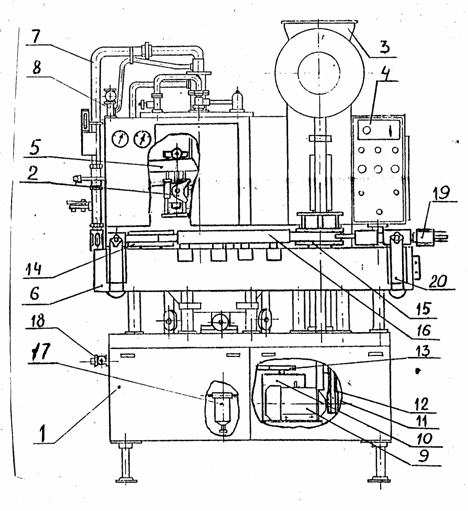

Машина (рис.1) состоит из следующих основных узлов: станина 1с приводом, турникетной группой и столом; карусель фасовочная 2; блок укупорочный 3; система управления 5; пульт управления 4; трубопровод подачи продукта 7; вентили 8 и 18 для подвода двуокиси углерода, сжатого воздуха; транспортер 6.

Станина с приводом является несущим узлом, на котором смонтированы все основные узлы машины.

Станина 1 устанавливается на полу на 4-х регулируемых ножках винтах. На верхней плите станины смонтирована турникетная группа, состоящая из делительной звездочки, входного и промежуточного турникетов 14, выходного турникета 15, стола 16 с турникетной плитой. Стол и плиты со стороны оператора закрыты ограждением. Внутри станины на плите расположен привод, блок подготовки воздуха 17, зубчатые колеса 13 привода турникетов. Спереди станина закрывается двумя панелями.

Съемная панель справа открывает доступ к приводу. Остальные стороны станины закрыты листами обшивки на винтах. Сзади станины расположена лестница для подъема на станину и удобства обслуживания блока укупоривания.

Привод машины осуществляется от электродвигателя 9 через клиноременную передачу 11, червячный редуктор 10, на выходном валу которого закреплена приводная шестерня, с которой вращение передается на шестерню фасовочной карусели, укупорочного блока и турникетную группу.

Стол 16 предназначен для подсоединения машины к транспортному устройству для перемещения бутылок и прохода по нему бутылок после операции фасования и укупоривания.

Плита стола ставится на верхние фланцы турникетных стоек и крепится к ним болтами вместе с накладкой по которой скользят бутылки при перемещении турникетными звездочками.
