Описание к ИЛ № 53-214-00

Счетчик состоитиз электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесные элементы.

При включении питания электронный блок формирует разнополярные электрические импульсы длительностью 31 мс, амплитудой не менее 4 В, периоды следования импульсов одноименной полярности 2 с. Указанные импульсы подаются на шаговый двигатель, ротор которого поворачивается в такт каждому импульсу. Это вращение через редуктор передается на первый барабанчик, который за час делает один оборот. Затем через триб перевода на второй барабанчик, третий, четвертый и т.д. Цифра на втором барабанчике означает количество целых часов, на третьем - десятки часов, на четвертом - сотни часов и т.д.

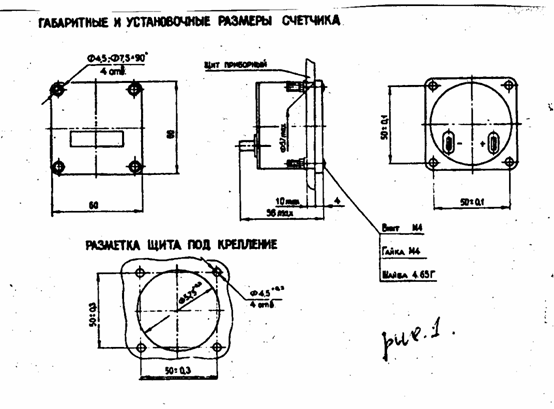

Счетчик монтируется на приборных щитах толщиной до 10 мм. Для установки счетчика необходимо: 1) вставить счетчик в отверстие и закрепить винтами, гайками и шайбами, входящими в комплект поставки; 2) присоединить провода питания к штекерам, входящим в комплект поставки; 3) надеть штекера на контакты основания счетчика в соответствии с указанной полярностью. При правильном подключении на счетчик должно подаваться напряжение питания одновременно с напряжением питания на объект.

Счетчик - изделие невосстанавливаемое и неремонтируемое. Регулировка, наладка и другое обслуживание во время эксплуатации не требуются.
