Описание к ИЛ № 53-213-00

Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами. На лицевой панели счетчика расположен стрелочный индикатор, сигнализирующий о работе счетчика. Счетчик ЧИ 0005, ЧИ 0005-02 снабжен встроенной подсветкой цифровых барабанчиков, счетчик ЧИ 0005-01, ЧИ 0005-03 - без подсветки. При включении питания электронный блок формирует разнополярные электрические импульсы длительностью 31 мс, амплитудой не менее 4 В, периодом следования импульсов одноименной полярности 2 с. указанные импульсы подаются на шаговый двигатель, ротор которого поворачивается в такт каждому импульсу. Это вращение через редуктор передается на первый барабанчик, который за час делает один оборот. Затем через триб перевода на второй барабанчик, третий, четвертый и т.д. цифра на втором барабанчике означает количество целых часов, на третьем - десятки часов, на четвертом - сотни часов и т.д.

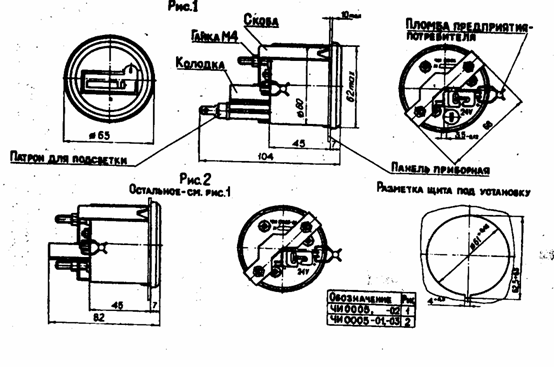

Счетчик монтируется на приборных щитах толщиной до 10 мм. Для установки счетчика необходимо: 1) вставить счетчик в отверстие на щите и закрепить с помощью скобы и двух гаек; 2) при однопроводной системе присоединить провод питания к контакту счетчика, обозначенному знаком «+», при помощи нагруженного штекера; 3) при двухпроводной системе питания на объекте присоединить провода питания к контактам счетчика в соответствии с указанной полярностью при помощи двух наружных штекеров; 4) установить колодку и опломбировать ее (рис. 1, рис. 2); 5) при установке счетчика ЧИ 0005, ЧИ 0005-02 подсоединить патрон лампы к питанию бортовой осветительной сети, используя наружный штекер.
