Описание к ИЛ № 53-210-00

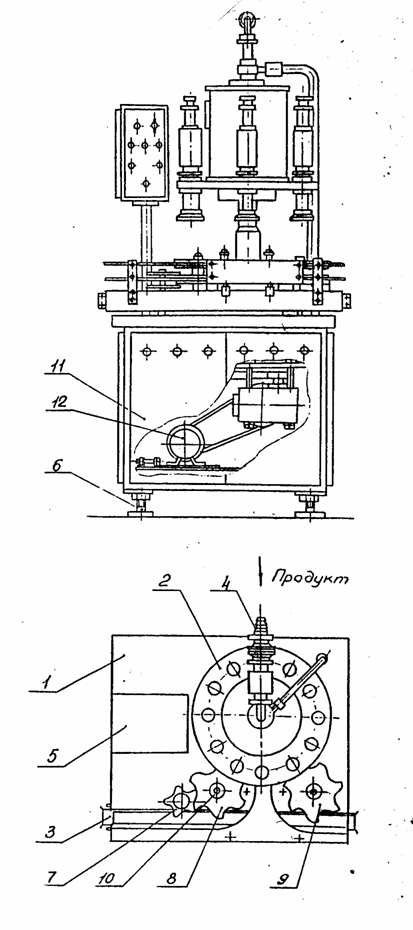

Машина (рис.1) состоит из следующих основных узлов: станина 1 с приводом и турникетной группой; карусель фасовочная 2; транспортер 3; трубопровод подачи продукта с арматурой 4; пуль управления 5.

Станина 1 (рис.1) устанавливается на полу на 4-х регулируемых ножках-винтах 6. На верхней плите станины смонтирована турникетная группа, состоящая из делительной звездочки 7, входного турникета 8, выходного турникета 9. Внутри станины расположен привод 12 и зубчатые колеса привода турникетов.

Положение звездочек входного и выходного турникетов можно регулировать, предварительно отвернув гайку 10 в верхней части турникета. Станина со всех сторон закрыта панелями 11.

Привод машины осуществляется от электродвигателя через клиноременную передачу, червячный редуктор, на выходном валу которого закреплена приводная шестерня, с которой вращение передается на зубчатое колесо фасовочной карусели.

Карусель фасовочная предназначена для фасования жидкого продукта в бутылку во время движения бутылки от входного до выходного турникета.

Основными узлами карусели фасовочной являются: бак фасовочный с патронами фасовочными, стол с подъемными столиками, узлы, осуществляющие привод карусели и регулировку под необходимый типоразмер бутылки.

Бутылка, пройдя контрольную звездочку и входной турникет попадает на подъемный столик, который по копиру поднимает ее до патрона фасовочного. Заполнение бутылки происходит во время движения. Бак и стол карусели приводятся в движение от одного вертикального вала, который получает вращение через зубчатое колесо от шестерни редуктора.

Вал вращается в стойке, установленной на верхней плите станины. Стойка и копир крепятся к станине общим диском.

Осевые нагрузки, воспринимаемые валом от бака и стола в процессе работы передаются через упорные подшипники на стойку. Бак установлен на диске стакана, который вращением гайки можно устанавливать на требуемую высоту, исходя из типоразмера бутылки.

Транспортер 3 представляет собой сварной металлический корпус коробчатого сечения, к боковой стенке которого крепится консольно стол. Над плоскостью стола на вертикальных стойках установлена направляющая для бутылок.

Магистраль подвода продукта предназначена для подвода продукта в бак карусели фасовочной.

Перекрытие подвода продукта осуществляется затвором. Для просмотра поступления продукта на этом трубопроводе установлен прозрачный стакан.
