УИВО 2 питается от бортовой сети вагона напряжением 50 или 110 В постоянного тока. На выходе устройство имеет напряжение переменного тока частотой 50 Гц, которое плавно регулируется от 0 до 8000 В.

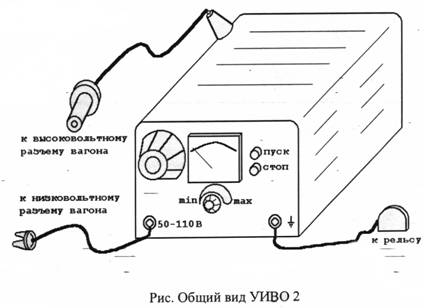

УИВО 2 выполнено в металлическом корпусе, имеющем две ручки для переноса устройства. Общий вид устройства представлен на рисунке. Внутри корпуса располагается плата управления, блок вентилей и повышающий трансформатор. На лицевой панели устройства расположены вольтметр, регулятор выходного напряжения, кнопки «Пуск» и «Стоп», лампа световой сигнализации, клеммы заземления « » и питающего напряжения «+АБ». К клеммам подсоединены провода, причем, заземляющий имеет на конце магнитный наконечник для соединения с рельсом, а питающий - стандартный штепсельный разъем для подключения к низковольтной магистрали вагона. В верхней части устройства расположен высоковольтный вывод, оканчивающийся стандартным штепсельным разъемом для подключения к высоковольтной магистрали вагона.

УИВО 2 предназначено для работы в следующих условиях:

- относительная влажность воздуха не более 75% при температуре +20 оС;

- температура окружающего воздуха от -40 до +40 оС;

- отсутствие в окружающей среде токопроводящей пыли и паров химически активных веществ, разрушающих изоляцию проводов.

УИВО 2 пригодно для высоковольтных испытаний не только пассажирских вагонов, но и других единиц подвижного состава, например, тепловозов или электровозов.
