УИВО 1 питается от промышленной однофазной сети переменного тока частотой 50 Гц напряжением 220 В. На выходе устройство имеет напряжение переменного тока частотой 50 Гц, которое плавно регулируется от 0 до 8000 В.

УИВО 1 применяется для проведения входного и выходного контроля при плановых видах ремонта пассажирского вагона, а также при подготовке вагонов в рейс на вагонных участках. Устройство может использоваться в других отраслях народного хозяйства при испытаниях на диэлектрическую прочность изоляции.

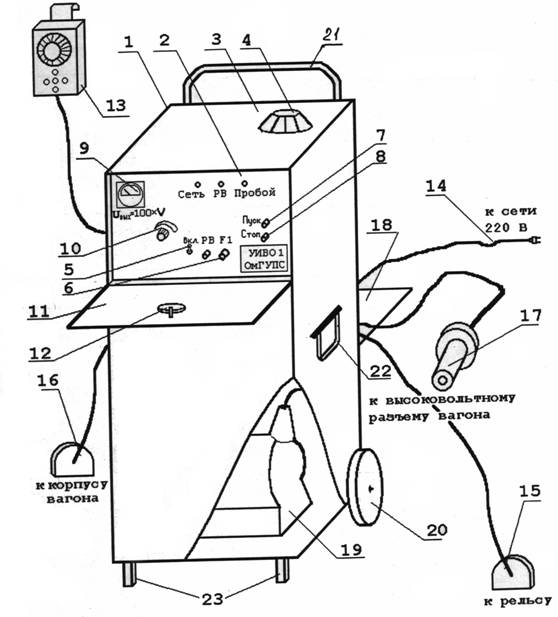

Устройство испытания высоковольтного оборудования состоит из корпуса 1 (см.рисунок). В корпусе расположены: пульт управления 2, электронный блок, автотрансформатор и громкоговоритель. На верхней съемной крышке 3 устройства размещена сигнальная лампа 4. На пульте управления размещены: выключатель сетевого напряжения 5 с предохранителем 6, кнопки «ПУСК» 7 и «СТОП» 8, вольтметр 9, индикаторы «Сеть», «РВ» и «Пробой», а также рукоятка автотрансформатора 10. Пульт управления закрывается откидной крышкой 11 с замком 12.

В средней секции размещены; разъем для подключения выносного блока сигнализации 13, сетевой кабель питания 14, две клеммы для подключения проводов заземления с магнитными наконечниками (15, 16) к массе вагона и рельсу, и проходной изолятор с высоковольтным проводом и штепселем 17. Секция имеет откидную крышку 18 с замком и кронштейном для укладки кабеля выносного блока сигнализации. Внутри секции в транспортном положении размещаются: высоковольтный штепсель с проводом, провода заземления и выносной блок сигнализации.

В нижней секции размещен высоковольтный трансформатор 19, к одному из выводов которого присоединен провод высоковольтного штепселя, а к другому - заземляющий провод.

Для удобства транспортировки установка снабжена колесами 20 и ручкой 21. Для переноса устройства через невысокие препятствия предусмотрены две ручки 22 на боковых стенках. Для устойчивого вертикального положения имеются опорные ножки 23.

Рис. Общий вид УИВО 1.
