В состав СИДП входят стационарный блок и выносной пульт управления. Стационарный блок выполнен в виде верстака 1 (см.рисунок) сварной конструкции из стандартного уголкового профиля и листового проката.

На верстаке закреплен заземляющий болт. На поверхности верстака выполнен вырез, в который вставлена ванна 2. К задней стенке верстака прикреплен угловой кронштейн 3 с двумя втулками под изоляционный стержень и высоковольтный провод с зажимом типа «крокодил». Закрепление изоляционного стержня на заданной высоте осуществляется барашковым болтом. На левой боковой стенке верстака закреплен приемник 4 высоковольтного нагревательного элемента котла электрического отопления в виде хомута и чашки. Тумба верстака по высоте разделена на два отсека изоляционной пластиной. В нижнем отсеке установлен высоковольтный трансформатор 5. В верхнем отсеке - два выдвижных ящика для инструмента и запасных частей. На правой боковой стенке верстака закреплен штепсельный разъем для присоединения кабеля от выносного пульта 6 управления стендом. На выносном пульте управления установлена световая сигнализация 8 наличия высокого напряжения на стенде.

Стационарный блок устанавливается в закрытом помещении с температурой окружающей среды 15-25 оС и относительной влажности воздуха 40-60% на расстоянии не менее 200 мм от стен. Он ограждается металлической сеткой высотой 1,7 м с обязательным подключением блока и ограждения к общему заземляющему контуру. Ширина рабочей зоны от металлической сетки до лицевой части верстака должна быть не менее 800 мм. В ограждающей сетке имеется дверь для входа в рабочую зону с концевым выключателем 7.

Выносной пульт 6 управления стендом располагается снаружи ограждения в непосредственной близости от дверей для входа в рабочую зону.

На боковой стенке пульта закреплен болт, к которому присоединяется заземляющий провод от болта, установленного на защитном ограждении.

С тыльной стороны пульта выведены кабели для присоединения к питающей сети, высоковольтному трансформатору и концевому выключателю входной двери.

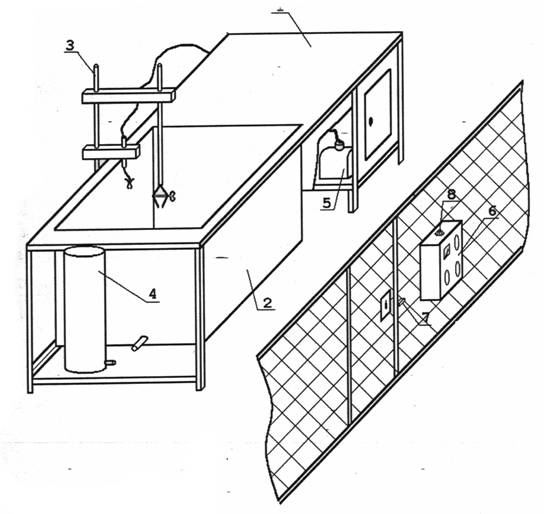

Общий вид СИДП
