Результат выполнения конструкторской разработки.

Целью настоящей разработки является упрощение конструкции сеялки, снижение массы, уменьшение габаритов и повышение точности высева с возможностью изготовления в условиях фермерского хозяйства. Это цель достигается выполнением сошника в виде кия клиновидной формы с заданным углом раствора, внутри которого размещен семяпровод. Загортачи образованы щеками киля, по бокам которого установлены полозовидные ограничители глубины посева, а высевающий аппарат со сменным вертикальным барабаном, имеющим по наружной поверхности, образованные эластичными остьями, ячейки по форме и размеру семени. Кроме того, прикатывающее колесо выполнено переменного диаметра от краев к середине и шириной, большей ширины киля.

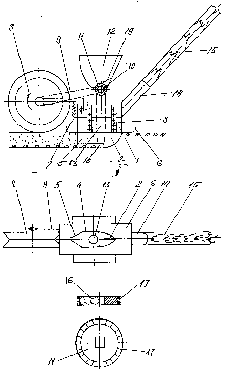

Ручная сеялка выполнена следующим образом. На сошнике 1 (см. рисунок) в виде киля 2 с заданными углами раствора крепятся регулировочные рейки 3 глубины посева. За килем 2 на его щеках 4 имеются загортачи 5, а с обеих сторон сошника 1 установлены полозовые ограничители 6 глубины посева. За сошником 1 на подпружиненном кронштейне 7 монтируется прикатывающее колесо 8 переменного сечения, соединенное приводом 9 с высевающим аппаратом 10, имеющим сменный вертикальный барабан 11 и семенной ящик 12. Под высевающим аппаратом 10 установлен семяпровод 13. В передней части сошника 1 закреплен кронштейн 14 рукояти 15 управления сеялкой. Высевающий барабан 11 имеет по наружной поверхности ячейки 16, выполненные по форме и размеру семени эластичными остьями 17.

Технологический процесс посева производится следующим образом. В зависимости от размеров семян высеваемой культуры устанавливается сменный вертикальный барабан 11 с приводом 9, обеспечивающим заданное передаточное отношение и соответственно шаг посадки. Полозовые ограничители 6 глубины посева устанавливаются на соответствующие деления регулировочных реек 3 глубины посева. В семенной ящик 12 засыпаются семена, сеялка устанавливается на предварительно размаркированную линию рядка. Сеяльщик заглубляет сошник до полозовых ограничителей 6 глубины посева и на заданной глубине перемещает сеялку на рукоять по направлению, указанному стрелкой на рисунке. При движении сеялки киль 2 сошника 1 раздвигает почву и образует бороздку 18 с соответствующим заложением откосов. Сменный вертикальный барабан 11 из семенного ящика 12 захватывает семена и полает их в семяпровод 13, причем в каждую ячейку 16 укладывается только одно семя, излишек семян удаляется козырьком-отражателем 19. По семяпроводу 12 семена подаются в бороздку 18, загортачи 5 захватывают влажный слой почвы со стенок бороздки 18 и укрывают семена. Почва над семенами уплотняется прикатываюшим колесом 8, которое, благодаря переменному сечению от краев к середине, сжимает и уплотняет слой почвы по краям сильнее, чем в середине, обеспечивая доступ воздуха и влаги к высеянным семенам, обеспечивая лучшую всхожесть семян.

Получена приоритетная справка ФИПС № 2000115550/13(016322) от 07.06.2000.
