Результат выполнения научно-исследовательской разработки.

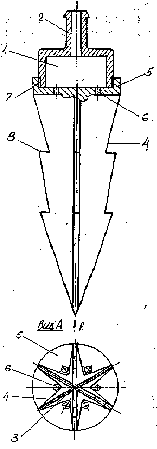

Капельница содержит расширительную камеру 1 (см. рисунок), которая выполнена как одно целое со штуцером 2, предназначенным для соединения гибким шлангом с магистральным трубопроводом, по которому транспортируется вода в оросительной системе. Расширительная камера соединена с инъектором резьбой 7. Инъектор, выполненный в виде штыря с ребрами жесткости 4, имеет чашеобразный прилив 5 с резьбой 7, предназначенной для соединения с расширительной камерой в днище чашеобразного прилива выполнены калиброванные отверстия 6, расположенные на окружности между ребрами жесткости 4. Для фиксации капельницы в почве на ребрах жесткости предусмотрены почвозацепы 8.

Капельница работает следующим образом. Вода по магистральному трубопроводу (на рисунке не показан) подается по шлангу в отверстие штуцера, из которого она поступает в расширительную камеру. В результате изменения сечения расширительной камеры по сравнению с отверстием штуцера, скорость в камере падает согласно уравнению: q=w·v, где q - расход воды, подаваемой в капельницу; w - живое сечение потока воды; v - скорость потока воды. Вода из расширительной камеры 1 через калиброванные отверстия 6 подается в почву с пониженным, по сравнению с магистральным, давлением, не размывая ее. Калиброванные отверстия в зависимости от напора в магистральном трубопроводе рассчитаны на подачу заданного расхода. Так как в днище прилива имеется ряд отверстий, это обеспечивает большую площадь увлажнения, а ребра жесткости направляют фронт распространения влаги равномерно во все стороны. Так как инъектор углубляется в почву, испарение практически отсутствует, вследствие этого снижается расход воды и повышается качество полива.

Получена приоритетная справка № 2000110945/13 (011510) от 19.04.2000.
