Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
Номер 51-265-00 |
|||
Наименование проекта Дефлекторно-винтовой распылитель |
|||
Назначение Нанесение антикорррозионной изоляции на внутреннюю поверхность труб путем подачи на поверхность трубы мелкодисперсного материала покрытия. |
|||
Рекомендуемая область применения Нанесение антикоррозионной изоляции внутренней поверхности стальных труб при строительстве, реконструкции и ремонте трубопроводов. |
|||

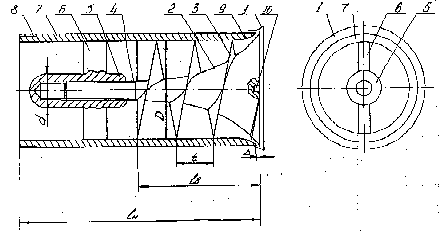

Описание Результат выполнения конструкторской разработки. Дефлекторно-винтовой распылитель крепится с помощью муфты на подводящем жидкость трубопроводе-штанге и состоит из дефлекторной обечайки 1 (см. рисунок), выполненной в виде расширяющегося к выходу из распылителя конуса (диффузора). Дефлекторная обечайка жестко закреплена на корпусе 7 распылителя, который представляет собой отрезок трубы, с одной стороны на наружной поверхности (входной) имеется резьба 8 для крепления к подводящей штанге, а с другой стороны на внутренней поверхности выполнена закругленная фаска 9. Внутри корпуса закреплен направляющий конус 2 с криволинейной боковой поверхностью, на которой размещен направляющий винт 3 с наружным диаметром, равным внутреннему диаметру корпуса распылителя. Направляющий конус имеет резьбовой хвостовик 4, который установлен в гайке 5, имеющей закругления во входной и выходной части. Гайка выполнена как одно целое с крестовиной 6, жестко закрепленной внутри корпуса распылителя. Перед началом распыления устанавливается необходимый зазор d между торцом корпуса и кромкой направляющего конуса с помощью тарированной шкалы, нанесенной на дефлекторной обечайке. Регулировка выполняется отверткой через проточку 10 под отвертку. Величина зазора зависит от следующих параметров: 1 - диаметра окрашиваемой трубы; 2 - скорости перемещения трубы; 3 - напора в подводящей трубе (штанге); 4 - вязкости распыляемой жидкости. Зазор регулируется изменением длины хвостовика, который ввинчивается в гайку или вывинчивается из нее. После установки зазора перед входным вентилем в штанге устанавливается заданный напор, и насадок с помощью штанги устанавливается в исходное положение. Как только распылитель установлен, включается кран подачи жидкости, и штанга с насадком начинает перемещаться вдоль оси трубы. В насадке при этом происходит следующее. Поток жидкости, пройдя через крестовину, становится турбулентным и поступает на направляющий винт, который приводит поток во вращательное движение. Так как живое сечение потока уменьшается, то согласно уравнению неразрывности q=w·v, скорость потока возрастает, а следовательно, возрастает и скоростной напор v 2/2g. Вращающийся поток с большим скоростным напором выбрасывается. Через зазор между торцем корпуса распылителя и кромкой направляющего конуса перпендикулярно стенкам корпуса, ударяется о дефлекторную обечайку, разбивается на мельчайшие частицы и равномерно распределяется по внутренней поверхности трубы. Получена приоритетная справка № 2000105986/12 (006251) от 24.08.2000. |
|||
Преимущества перед известными аналогами Простота конструкции, надежность работы, возможностть регулирования расхода покрытия и размера капель, высокое качество нанесения покрытия, универсальность, возможность применения распылителя в стационарных и в построечных условиях. |
|||
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
Технико-экономический эффект Снижена трудоемкость в 2 раза, повышена производительность труда в 2 раза, улучшено качество антикоррозионного покрытия. |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 31.10.2000 |
