Результат выполнения конструкторской разработки.

Серийные рабочие органы для щелевания почвы (щелеватели) характеризуются высоким тяговым сопротивлением и низкой износостойкостью. Вследствие этого операции щелевания являются энергоемкими - с повышенным расходом горючего, а ограниченный ресурс щелевателей влечет за собой их частую замену, что приводит к нерациональному расходу материальных, трудовых и энергетических ресурсов.

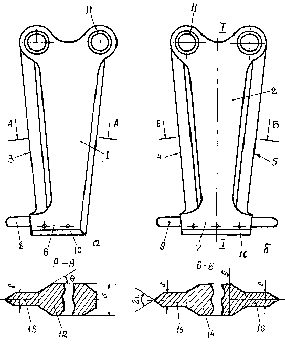

Предлагаемый щелеватель разработан в двух вариантах, каждый из которых взаимодействует с почвой по новому принципу. В обоих вариантах в рабочем органе можно выделить стойку 1 (см. рисунок) или 2 с передней кромкой 3 или с двумя кромками 4 и 5. Рабочий орган содержит носок - нижний башмак 6 или 7, стойки с установленным в нем выдвижным односторонним 8 или двухсторонним 9 долотом, которое фиксируется в башмаке штифтами 10. Для крепления стойки на почвообрабатывающем орудии предусмотрены втулки 11. В сечении стойка 1 выполнена из опорной 12 и режущей 13 частей, а стойка 2 - из опорной 14 и двух оппозитно расположенных режущих 15 и 16 частей. Опорные части 12 и 14 представляют неправильный вытянутый восьмиугольник, длинные стороны которого имеют переменную длину и совпадают с боковыми плоскостями стойки. Режущие части 13, 15, 16 стоек выполнены в виде ножа, основанием которого является одна из сторон восьмиугольника. Режущие части имеют толщину d=4-6 мм, что существенно меньше общей толщины s стоек. Углы заострения (атаки) ножей 2 i=40-50°, а примыкающие к ножам стороны восьмиугольника имеют угол склона q=30-40°. Стойка 2 выполнена с возможностью переустановки на 180°, что предопределяется симметричным расположением передних кромок 4, 5 и втулок 11 относительно вертикальной оси i-i (рис. б). Стойки 1 и 2 выполнены из высокоуглеродистой термоупрочненной стали типа 65Г, а плоскости ножей 13, 15, 16 и примыкающие к ним стороны восьмиугольника имеют дополнительное поверхностное термоупрочнение, например токами высокой частоты.

При рабочем проходе орудия стойки 1 или 2 своей режущей частью (ножом) 13, 15, 16 разрезают (не деформируют и не сминают) почву, которая скользит по боковым плоскостям ножа, а затем раздвигается скосами опорной части 12 или 14, уплотняясь по сторонам стойки. Нижние, наиболее уплотненные горизонты почвы вспарываются и крошатся долотом 8 или 9 и примыкающим к нему башмаком 6 или 7. В отличие от традиционных щелевателей в данном рабочем органе стойка взаимодействует с почвой по-новому принципу - в два такта. Сначала ограниченным усилием прорезает весьма узкую щель, равную толщине ножа, затем раздвигает почву и одновременно уплотняет боковые стенки щели. Это исключает волну деформации почвы, которую гонит перед собой обычный щелеватель с высоким тяговым сопротивлением. Во втором варианте, после износа одной из передних кромок 4 или 5, стойку переустанавливают на 180°, и в работу включается вторая кромка, что существенно повышает износостойкость рабочего органа. В обоих вариантах этому способствует ограниченное усилие резания почвы ножом и дополнительное поверхностное термоупрочнение ножей.
