Результат выполнения научно-исследовательской работы.

Серийно выпускаемые установки для электрохимической обработки воды работают на проточной воде, показатели получаемых анолита и католита не регламентируются, не регулируются и не контролируются; отсутствует возможность регулирования и контроля напряжения, силы тока и времени обработки. В предлагаемой лабораторной установке исключены указанные недостатки.

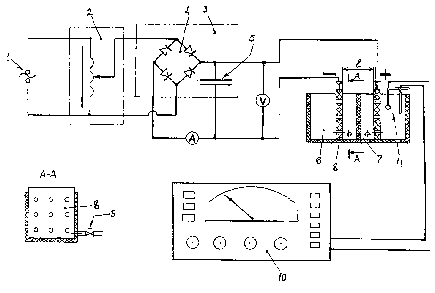

Установка работает от обычной (комнатной) электросети 1 (см. рисунок) переменного тока напряжением 220 В. Установка включает автотрансформатор 2 с плавным бесступенчатым регулированием напряжения от 0 до 240 В, максимально допустимый ток трансформатора - 9 А, полная мощность 2,2 кВА. Переменный ток подводится к выпрямительному устройству 3, в состав которого входят выпрямительный мост 4 и конденсатор 5. Мост собран по двухполупериодной схеме из четырех диодов, которая в сочетании с высокоемкостным конденсатором обеспечивает практически идеальное выпрямление тока (на осциллограмме - прямая линия). Емкость конденсатора - 400 мкФ. Диоды и конденсатор монтируются на общей панели выпрямительного моста. Максимальное напряжение постоянного тока на выходе из выпрямительного устройства - 210 В. Измерительные приборы постоянного тока: вольтметр v (пределы измерения 0-500 В) и амперметр А (пределы измерения 0-20 А).

Непосредственно процесс электрохимической обработки воды происходит в активаторе 6, который состоит из эбонитового бака вместимостью 5 л, разделенного полупроницаемой мембраной 7. В каждом отсеке активатора установлен толстостенный плоский графитовый электрод 8 со сквозными отверстиями для пропускания воды. Электроды можно перемещать, изменяя расстояние между ними. В отсеках активатора - анодном (со знаком «плюс») и катодном (со знаком «минус») имеется сливной кран 9. Площадь поперечного сечения каждого электрода ~ 200 см ². Электропровода установки рассчитаны на максимальный ток 9 А.

Лабораторная установка комплектуется также рН-метром 10 с набором измерительных электродов 11 (хлорсеребряный, стеклянный и платиновый). Этот прибор позволяет проводить измерение показателя рН и окислительно-восстановительного потенциала (показателя еН) анолита, католита и исходной воды. В опытах получены показатели: анолита рН=4,0-6,5; еН=200-500 мВ; католита рН=6,5-10,5; еН= -200…-300. Этот диапазон показателей получен при варьировании напряжением на выходе из трансформатора, расстоянием между электродами, временем обработки. В отдельных опытах в исходную воду в определенные отсеки активатора добавляли поваренную соль, минеральные удобрения в жидком виде и другие компоненты. Определяли также показатели католита в смеси с некоторыми ингредиентами. Полученные анолит и католит, каждый отдельно и при определенном смешивании, использовали для проведения исследований с сельскохозяйственными растениями и животными, человеком и его средой обитания.
