Результат выполнения конструкторской разработки.

Электропечь для прокалки электродов представляет собой нагревательное устройство с автоматическим выполнением цикла прокалки. Электропечь имеет прямоугольную форму. Основными узлами электропечи являются корпус 1 (см. рисунок), рабочая камера 2, дверь 3, блок управления 4.Рабочая камера 2 обматывается изоляционным материалом 5 (базальтовое волокно) и алюминиевой фольгой. В камере 2 установлены две полки 6, на которых укладываются прокаливаемые электроды. На рабочей камере снаружи прикреплены 4 слюдопластовых нагревателя 7 (2 на поде и 2 на своде) мощностью 0,625 кВт каждый. На каждой стенке рабочей камеры укреплен патрубок 8 с регулированием выходного сечения для дренирования рабочего пространства в камере. На лицевой панели блока управления 4 расположены регулятор 9, три сигнальные лампы 10, две кнопки управления 11, выключатель автоматический 12, реле времени 13, предохранитель 14. Заданная температура в печи поддерживается с помощью преобразователя термоэлектрического 15, установленного под верхней полкой. Электропечь устанавливается на опорах 16, имеющих резьбовую часть для крепления печи к полу.

К работе с электропечью допускается только специально обученный персонал, знающий ее конструкцию и правила обслуживания, принцип действия установленной на ней электроаппаратуры и схемы ее питания, а также правила безопасности при эксплуатации электроустановок, работающих под напряжением до 1000 В. Перед началом работы с электропечью необходимо убедиться в ее исправности, правильном подключении к электросети и контуру заземления. При нарушении нормальной работы электропечи следует отключить ее от сети и принять меры к устранению неисправностей. Ремонтные работы можно вести только после снятия напряжения с установки. На задней стороне электропечи предусмотрен болт для подсоединения к общему контуру заземления. Сопротивление заземления не более 4 Ом. Работать на электропечи при надежном заземлении.

Электропечь ЭПЭ-50/400

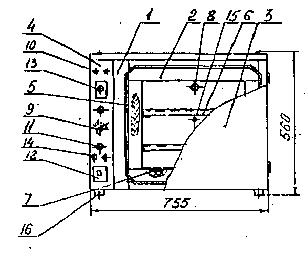

1-корпус; 2-камера рабочая; 3-дверь; 4-блок управления; 5-изоляционный материал; 6-полка; 7-нагреватель; 8-патрубок; 9-регулятор температуры; 10-лампа сигнальная; 11-кнопки управления; 12-выключатель автоматический; 13-реле времени; 14-предохранитель; 15-преобразователь термоэлектрический; 16-опора.
