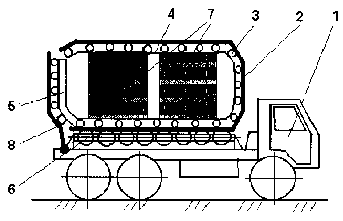

Агрегат для погрузки-разгрузки контейнеров состоит из автомобиля 1 (см. рисунок), на платформе которого установлены направляющие 2, состоящие из нескольких замкнутых частей, с ними шарнирно соединена дополнительная направляющая 5. На направляющих 2 и 5 посредством роликов 3 установлен тяговый элемент 4 в виде шарнирно соединяемых планок. Внутренняя поверхность тягового органа 4 взаимодействует с контейнерами 7. На платформе автомобиля установлена секция 6 с опорными роликами, которые взаимодействуют с внешней поверхностью тягового элемента 4. Направляющая 5 взаимодействует через ролики с задней стенкой 8. Задняя стенка имеет возможность откидываться гидроцилиндрами. Тяговый орган перемещается гидроприводом (от гидромотора) или через редуктор от двигателя автомобиля.

Работа агрегата осуществляется следующим образом. Для погрузки задняя стенка 8 отбрасывается, вместе с ней перемещается дополнительная направляющая 5, не препятствуя перемещению роликов 3 за счет наличия трансформируемых участков на дополнительной направляющей. Тяговый элемент перемещается справа налево в крайнее положение. На внутреннюю поверхность стенки 8 устанавливается контейнер 7, и тяговый элемент перемещается в противоположную сторону. Установленный контейнер фиксируется. Аналогичным образом устанавливается и следующий контейнер. При полной загрузке тяговый элемент перемещают слева направо в крайнее положение, заднюю стенку поднимают. Транспортировка контейнеров осуществляется обычным образом. Разгрузка контейнеров происходит в порядке, обратном загрузке.
