Сепарация кварцевого песка сопровождается значительным выделением в зону дыхания рабочего мелкодисперсной кварцевой пыли. В отдельных случаях концентрация последней превышала ПДК в 50 раз. Основные источники пылеобразования - это рабочие поверхности 12 каскадно расположенных вибросит и их загрузочные течки. Замеры по определению концентрации пыли производились на высоте 1,5 м от пола по стандартной методике в 9 точках на рабочих местах. Установленные пылевые концентрации приведены в таблице.

Концентрация пыли, мг/м ³

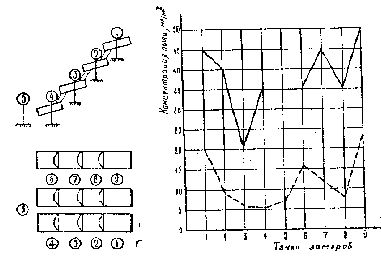

Характер распространения кварцевой пыли по помещению цеха показан на рис. 1. Самая высокая концентрация ее наблюдается в верхних точках каскада 1 и 9. Это объясняется тем, что над поверхностью просеваемого после сушки песка (50-60°С) образуются конвективные точки воздуха, увлекающие за собой пыль. Следует отметить, что вибросита не оборудованы пылеулавливающими устройствами, что и становится основной причиной столь высоких концентраций пыли в помещении. Установленные ранее брезентовые отсосы на металлическом каркасе, жестко закрепленные на сите, не нашли применения вследствие того, что, во-первых разрушались из-за высоких вибраций, и во-вторых затрудняли свободный доступ обслуживающего персонала к рабочим поверхностям сит для их чистки, ремонта и замены. Для этого необходимо свободное пространство высотой минимум 500 мм. Применять же отсосы типа зонтов, установленных на этой высоте от поверхности сит, экономически не целесообразно, т.к. для создания необходимых скоростей всасывания в местах образования пыли, т.е. на поверхности сит, потребовались бы значительные объемы воздуха.

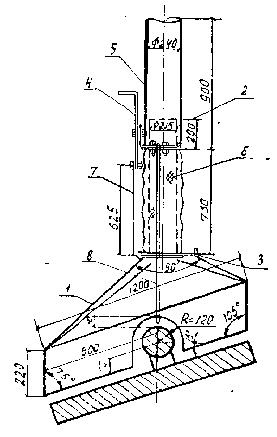

Принимая во внимание эти обстоятельства, разработан отсос 1 (рис. 2), представляющий собой зонт, максимально приближенный к рабочей поверхности сита, но ее не касающийся. Такое расположение зонта позволяет с одной стороны избежать передачи из него вибраций от сит, а с другой - при относительно небольшом количестве отсасывающего воздуха в щели между нижней кромкой зонта и поверхностью сита создать необходимые скорости всасывания его, препятствующие распространению пыли в помещении цеха. Для удобства обслуживания рабочей поверхности сита зонт с помощью тяги 7, рычага 4, телескопических патрубков 2 и 5 может приподниматься на 500 мм относительно первоначального положения. Для герметизации телескопического соединения в его конструкции используется брезентовая вставка 6. В опущенном положении зонт удерживается подвесками 8. Количество отсасываемого воздуха регулируется дроссель-клапаном 3. Загрузка сит песком сопровождается образованием пыли, вследствие того, что концы течек расположены в 40 см от поверхности сит под углом 45°. Пыления в этом случае можно избежать, удлинив концы течек мягкими брезентовыми рукавами до уровня рабочих поверхностей сит.

Сплошная линия - сита работают полностью; прерывистая - при отключении двух ветвей сит.

Рис. 2. Отсос пыли от вибросит
