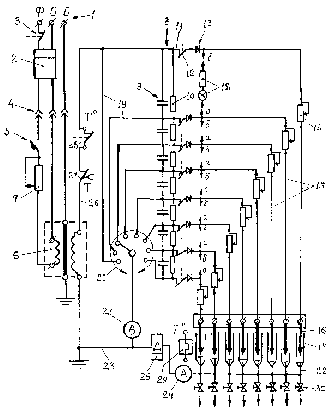

Установка включает клеммы 1 (см. рисунок) трехфазной сети электропитания переменного тока, прибор 2 для учета электроэнергии с отключающим устройством 3 ограничителя тока, электроразъем 4 и автоматический выключатель 5 как средство защиты от тока короткого замыкания и перегрузки в цепи электропитания. Установка снабжена: разделительно-регулировочным устройством, в состав которого входят разделительный трансформатор 6 и потенциометр 7, и многокаскадным делителем напряжения 8 переменного тока, выполненным из набора емкостных элементов (конденсаторов) 9 и омических элементов (резисторов) 10. Делитель напряжения имеет несколько выходов 11 с различным напряжением, на каждом из которых установлены выключатель 12, выпрямитель тока 13 и калибровочный потенциометр 14. Выходы соответствующими линиями 15 соединены с анодом 16 электролизеров 17, количество которых равно числу выходов 11 напряжений (на рис. показано 8 выходов и, соответственно, 8 электролизеров). Между линиями 15 предусмотрены сигнальные лампочки 18 с резистором. Каждая ступень делителя напряжения 8 дополнительными цепями 19 соединена с шаговым искателем напряжения 20, работающим совместно с вольтметром 21. В электролизерах 17 соосно анодам 16 установлены грибовидные катоды 22. Общая цепь 23 катодов имеет амперметр 24 и ограничитель (реле) тока 25. Цепь 23 заземлена и соединена с соответствующей обмоткой разделительного трансформатора 6. Верхний конец этой обмотки соединен с цепью 26 питания делителя напряжения. Эта цепь снабжена реле времени 27 с автоматическим прерывателем 28, отключающим устройство при температуре, при этом датчиком температуры 29 снабжена одна из емкостей электролизера 17 с запорным элементом 30.

Заполнение электролизеров исходной водой производится из дополнительных емкостей (на рис. не показаны). Включением электроразъема 4 задействуют электропитание установки. Электрический переменный ток проходит через клеммы 1, прибор 2 для учета электроэнергии, потенциометр 7, разделительный трансформатор 6 и далее на электропотребители. При необходимости потенциометром регулируют величину напряжения. В непредвиденных ситуациях сработает отключающее устройство 3 или автоматический выключатель 5. Трансформатор 6 совместно с потенциометром 7 сохраняют подведенное к установке напряжение при экстремальных режимах работы электролизеров 17. Из трансформатора по цепи 26 напряжение подводится к многокаскадному делителю напряжения 8 переменного тока.

Пройдя через набор конденсаторов 9 и резисторов 10, на каждом из выходов 11 будет свое напряжение: на верхнем максимальное, на нижнем - минимальное. Эти же напряжения через цепи 19 подводятся к шаговому искателю 20, с помощью которого и вольтметра 21 поочередно проверяют фактическое напряжение в ступенях делителя. Из каждого выхода 11 делителя ток проходит через выключатель 12 и выпрямитель 13, после чего полается в цепи 15 и на аноды 16. Напряжение «доводится» калибровочными потенциометрами 14. Факт прохождения постоянного тока подтверждается сигнальными лампочками 18. Ток от анодов 16 в электролизерах 17 через воду «пробивается» на катоды 22 и далее по линии 23 подводится на трансформатор 6 и уходит в «землю» (контролируется амперметром 24). Реле времени 27 и датчик температуры 29 автоматически регулируют режимы работы установки, этому способствую прерыватель 28 и реле тока 25. Непосредственно в электролизерах 17 образуются: в малой емкости анолит, в большой - католит, их перемешиванию препятствует полупроницаемая диафрагма на малой емкости. После завершения активации и автоматического отключения электропитания сливают анолит и католит (последний через запорный элемент 30). В каждом электролизере активированная вода имеет свои свойства - показатели рН и окислительно-восстановительный потенциал (ОВП). Схема установки допускает разностороннее регулирование параметров активации и технологических режимов работы. Безопасность и автоматическое протекание процесса активации обеспечивают описанные многочисленные устройства.
