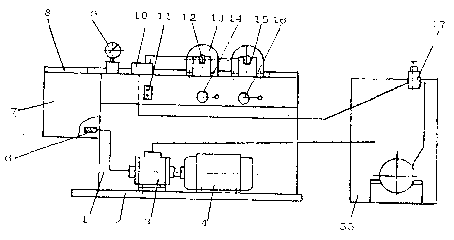

Стенд состоит из сварной станины 1 (см. рисунок), на которую установлены электродвигатель 4, насос 3, служащий для перекачки масла из бака 7 через фильтр 6 в гидравлическую станцию 5. Сверху на станине установлены также гидрораспределитель 10, кнопочная станция 11, манометр 9, пневматические цилиндры 13 для закрепления деталей заглушкой 12. Пневмораспределители 14 и 16 служат для управления пневматическими цилиндрами. Стенд снабжен верхним корытом 8 и нижним корытом 2, необходимыми для сбора возможных утечек. Для регулировки давления масла служит клапан 17.

Стенд работает следующим образом. Испытываемые узлы устанавливаются в специальные гнезда приспособления 15. Силовыми цилиндрами 13 и заглушками 12 происходит зажим и глушение отверстий узлов. Нажатием кнопки «пуск» кнопочной станции 11 включается гидростанция 5, которая подает масло по трубопроводу к испытываемым узлам. Давление контролируется манометром 9. После испытания все переключения производят в обратном порядке. Остаточное масло через отверстия в столе стенда перетекает в бак 7, из которого насосом 3 перекачивается в гидростанцию 5. В дальнейшем цикл повторяется.
